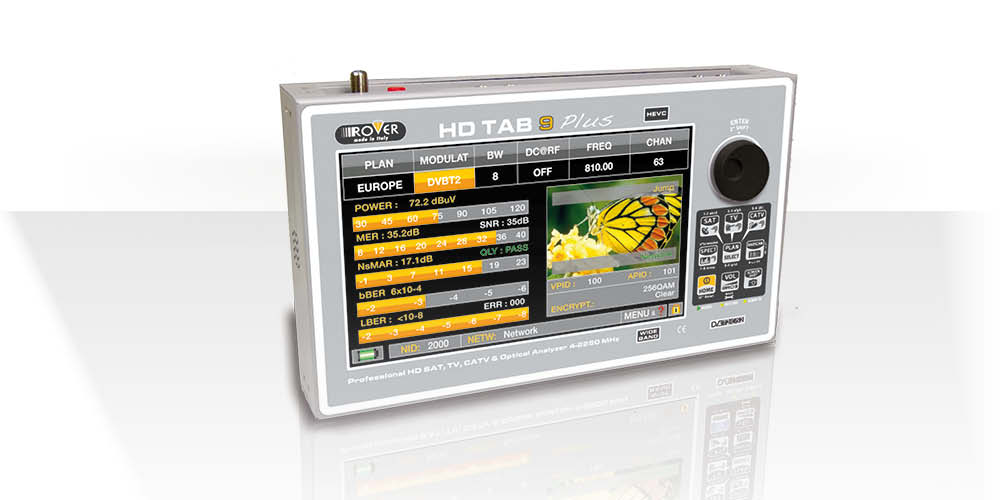

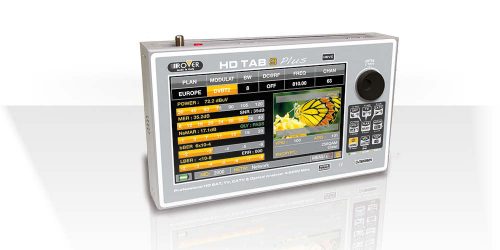

ANALIZZATORE TOUCH SCREEN PROFESSIONALE

HD TAB 9 Plus

AUTOMATICO, VELOCE e SEMPLICE nell’UTILIZZO

  • Analizzatore T.S. ETR 101-290.
  • Esclusivo sistema brevettato ROVER AutoDiscovery: rileva e seleziona automaticamente segnali analogici e TV COFDM/QAM digitali, sia in modalità di misura che spettro.
  • Funzione HELP: identifica automaticamente tutti i segnali con modulazione digitale SAT, TV e CATV.
  • Assistente Automatico: Analisi qualità Segnale, memorizzazione scansione Canali.
  • Funzione Barscan TV e CATV da 10 a 100 canali in una sola schermata.
  • Buzzer e Margine di Rumore grafico in tempo reale per microinterruzioni dei segnali digitali.
  • APP Misure riflettometriche.
  • TEST PRODRIVE: Acquisizione di misure di canali singoli o multipli con registrazione GPS e mappatura.
  • MONITORAGGIO REMOTO e REGISTRAZIONE: TS, misure, spettro, thumbnails.
  • Segnali Ottici in Ingresso.
  • SATELLITE: SAT SCR, DiSEqC, SCR e dCSS, antenna Motorizzata, Dual LNB, SAT FINDER, SAT EXPERT.
  • Piani di Canale personalizzati: 25 (199 canali per piano), TV Programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale.
  • Loggers: TV, SAT e combinato con Funzione Stop & Go.
  • Piani di memoria SAT: Più di 2.000 transponders prememorizzati per tutti i Satelliti mondiali.
  • Programma gratuito d’interfaccia PC SMART e aggiornamenti FW.
  • Opzioni*: Consultare la Tabella Comparativa.

NOTE:

  • Gamma di Frequenza: TV, CATV e Radio: 4-1250 MHz; SAT: 950–2250 MHz (2610 con l’opzione Sat extension).
  • Risoluzione Frequenza: TV e CATV: 25 KHz; SAT: 5 o 1 MHZ selezionabile.
  • Gamma potenza media: TV 28 a 130 dBμV, SAT 30 a 130 dBμV.
  • Misure Digitali: Potenza Digitale, MER (32 a 42 dB secondo modulazione), BER, PER, LDPC, BCH, Margine di Rumore, MER per PORTANTI.
  • Misure e immagini analogiche: Livello Analogico, Rapporto V/A.
  • Risoluzione di Misura: 0.1 dB.
  • Precisione Livello di Misurazione: 1 dB typ. (2 dB max.)
  • Risoluzione del Filtro di Banda: TV e CATV: 100 KHz @ -3 dB; SAT: 1 MHz o 5 MHz @ -3 dB selezionabile.
  • Costellazione: per segnali TV, CATV e SAT.
  • Spettro: in Tempo Reale, memorizzazione Max Hold e Spettro con funzione di confronto in tempo reale.
  • Net-Id di serie: Net-Id, NID, TSID, LCN, Posizione orbitale SAT.
  • Echi, Pre-echi, Micro-echi: Rappresentazione in Tempo Reale.
  • Qualità: Test di qualità automatico digitale: PASS-MARGINAL-FAIL.
  • TS: ANALISI TR 101-290 v1.2.1, SI, PMT, bit rate, network delay, servizi MPEG e tabelle.
  • IPTV: Misure e decodifica immagine.
  • WI-FI: Visualizzazione spettro WI-FI, banda 2.4 GHz.

NOTE:

  • Connettore di Ingresso intercambiabile FC-ST-SC.
  • Calcolo automatico della Perdita.
  • Lunghezza d’onda (nm): 1310, 1490, 1550.
  • Gamma: -25 a 10 dBm.
  • Risoluzione: 0.1 dB.
  • Precisione: +/- 0.5 dB.
  • Conversione da RF Ottico.

NOTE:

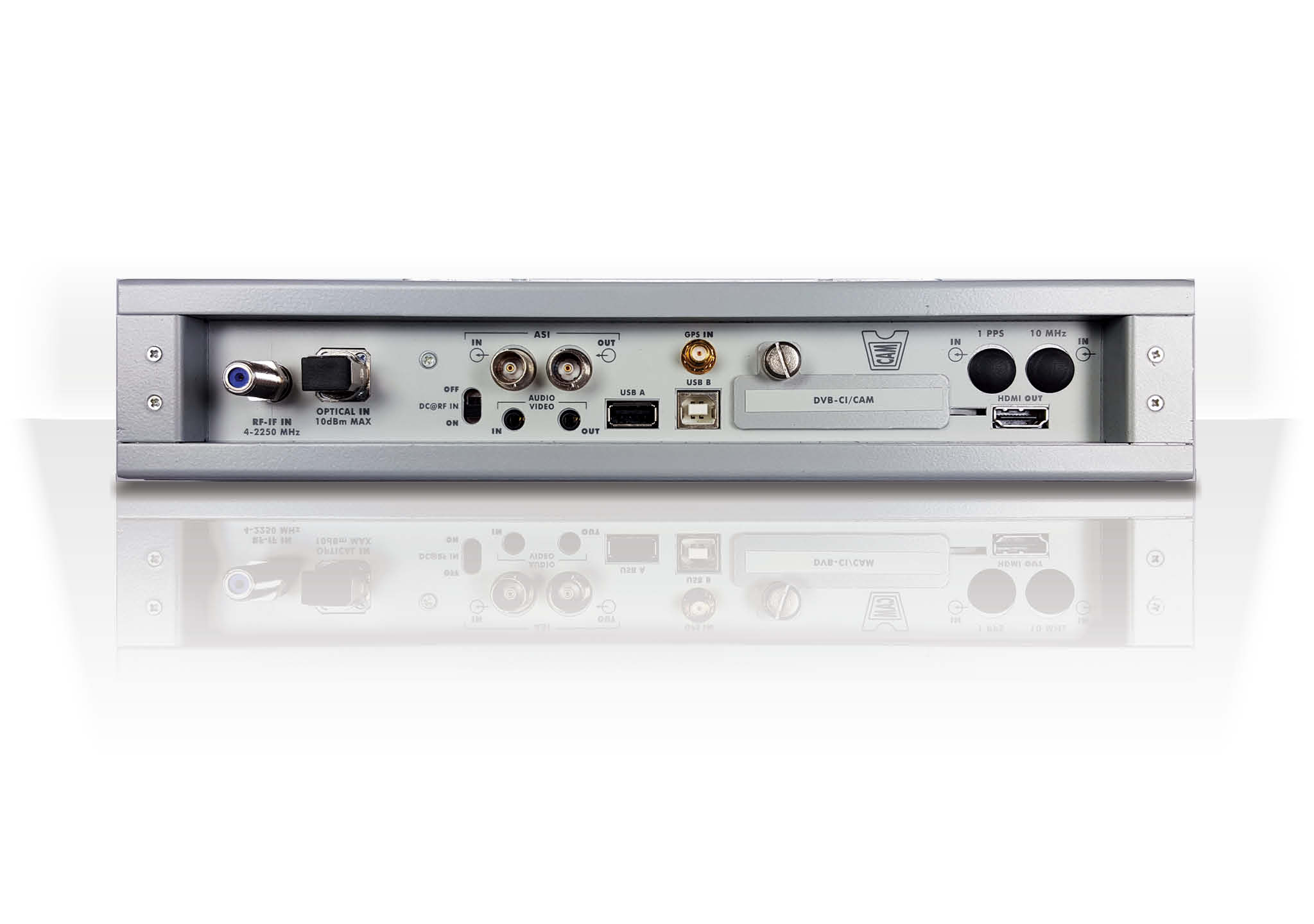

  • Ingresso RF: 75 ohm (“F” intercambiabile).

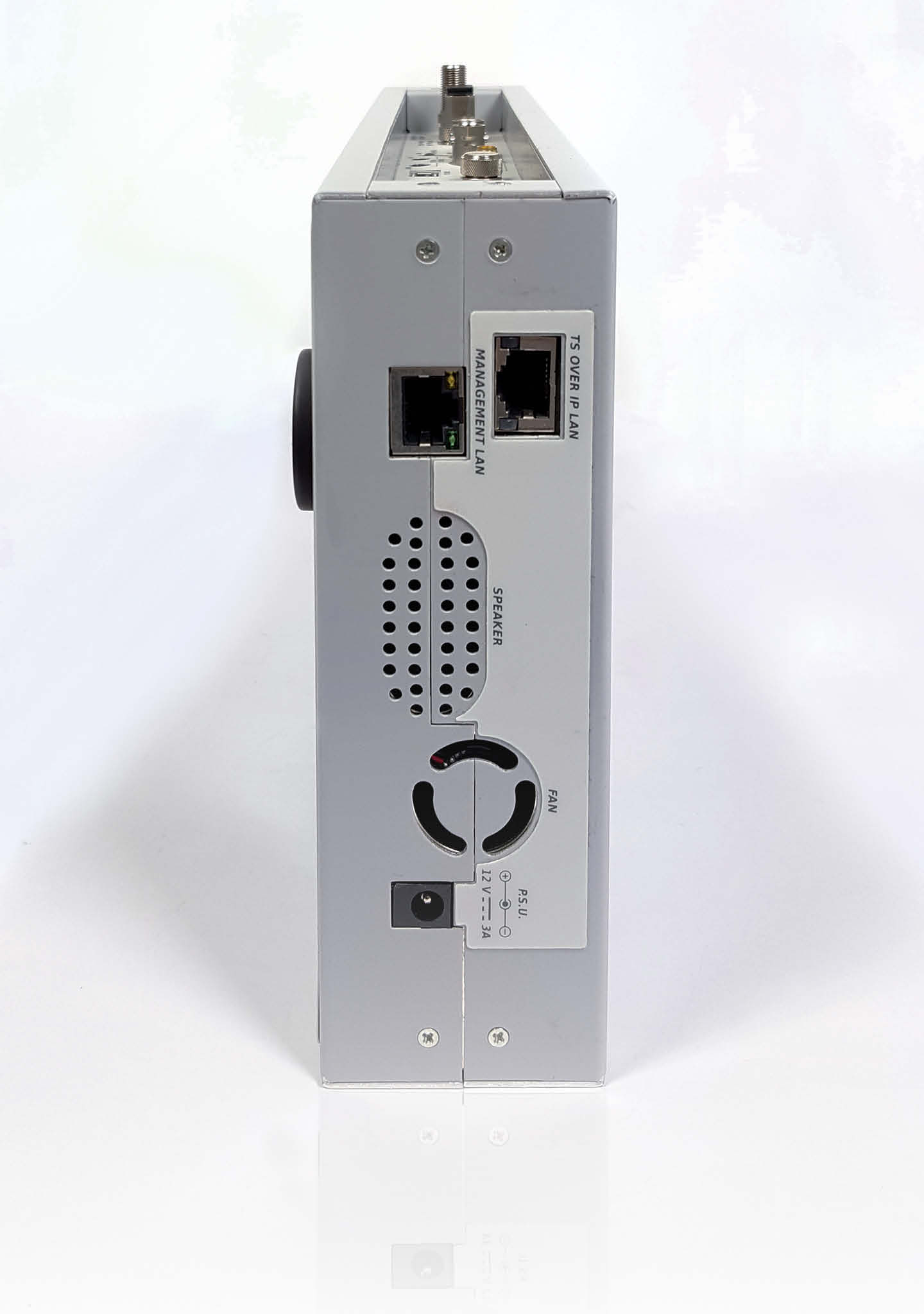

  • LAN: RJ45 10/100 base Ethernet.
  • USB 2.0: Tipo B (PC Interface).
  • USB 2.0: Tipo A (USB drive).
  • Immagini Digitali: Immagini MPEG 2-4 SD e HD con Lista programmi, PIDs Audio Video, LCN, Video bit Rate tutto in una sola schermata.
  • Audio: AAC fornito, DOLBY (opz.).
  • Asynchronous Serial Interface (ASI): ingresso ASI a 75 Ω connettore BNC, uscita ASI a 75 Ω connettore BNC.
  • Audio/Video: Ingresso A/V composito, uscita HDMI.
  • Common Interface: PCMCIA slot per modulo CAM singolo/multi-servizio.

NOTE:

  • 9” TFT TOUCH display: 16:9 alta risoluzione e alta luminosità.
  • Alimentatore: Batteria Polimeri di Litio integrata con più di 6 ore di durata e funzione TEST BATTERIA.
  • Tensione continua in Ingresso RF: 5 – 12 – 18 – 24 VDC, comandi DiSEqC, SCR e dCSS.
  • PC Interface: USB-A.
  • Pannello Frontale: Tastiera Alfanumerica.
  • Risparmio energetico: timer TFT dell’illuminazione, regolazione della luminosità.
  • PC Management: Software S.M.A.R.T..
  • Peso: solo 2,6 Kg con batterie.
  • Misure: A 29,0 x L 17,0 x P 5,5 cm.

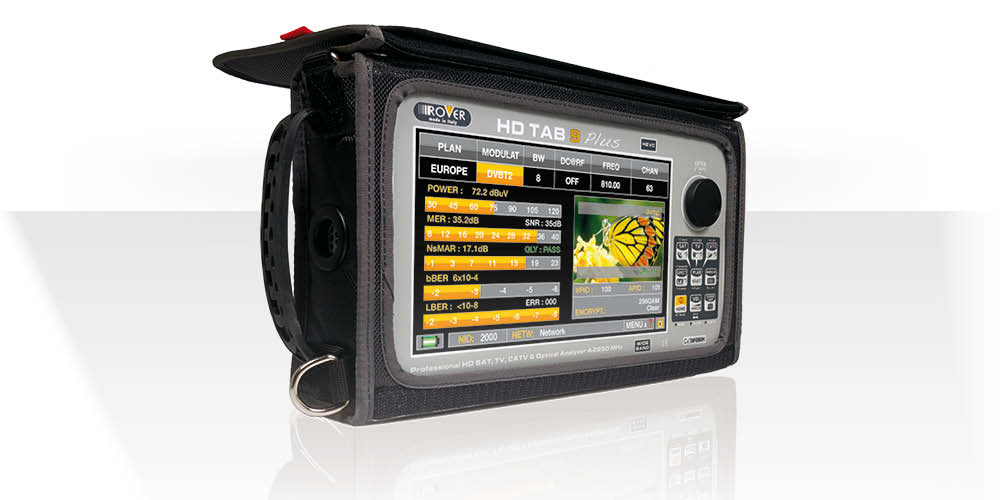

  • Corpo in Alluminio e Acciaio con borsa imbottita.

NOTE:

ROVER Instruments CROSS REFERENCE 2021 v16_1

NOTE:

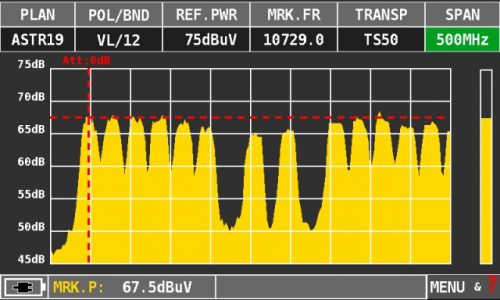

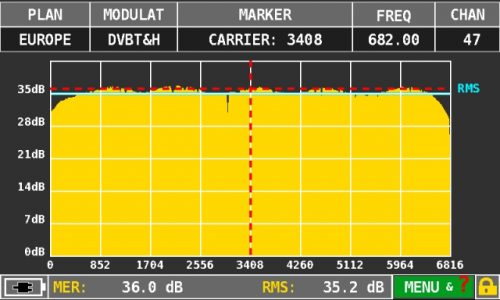

ROVER HD TAB 9 Series MER vs CARRIER ROVER HD TAB 9 Series SAT spectrum
MER per PORTANTI: visualizzazione normale Spettro SAT span 500 MHz

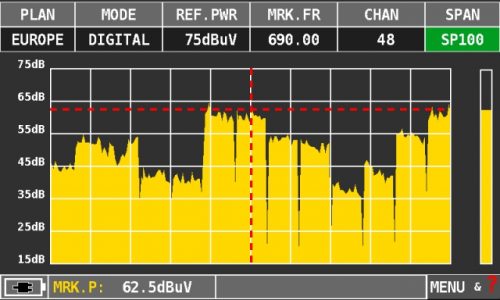

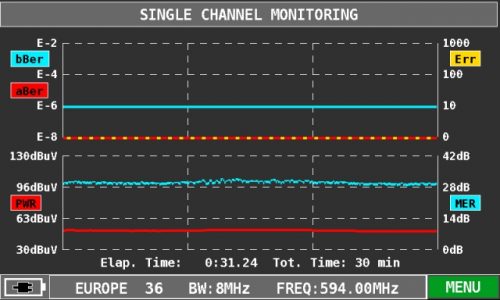

ROVER HD TAB 9 Series SINGLE CHANNEL MONITORING ROVER HD TAB 9 Series TVspectrum
Monitoraggio singolo canale 30 minuti Spettro TV span 1000 MHz

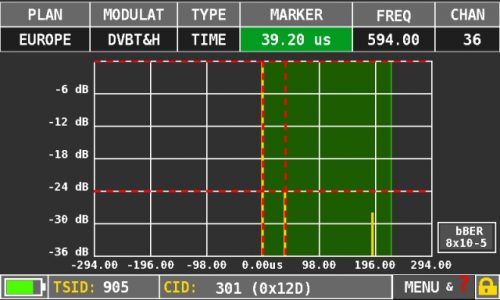

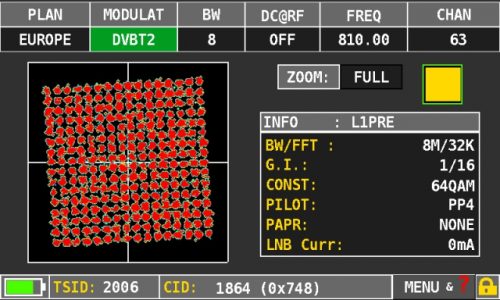

ROVER HD TAB 7 Series DVBT2 constellation ROVER HD TAB 7 Series ECHOES analysis
Costellazione DVB-T2 ruotata 256 QAM mod., sulla destra i parametri di modulzione relativi e M-PLP MISURE ECHI in reti SFN, con impulse response in tempo reale, l’area verde mostra l’intervallo di guardia

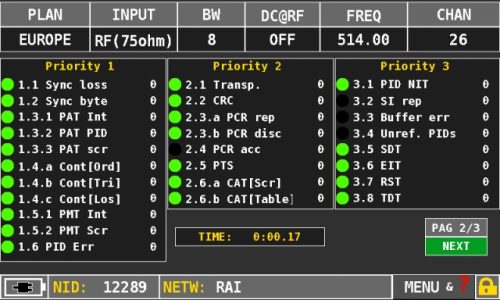

ROVER HD TAB 9 Series ASI ROVER HD TAB 9 Series GPS measures
ETR 101290
Analizzatore Transport Stream

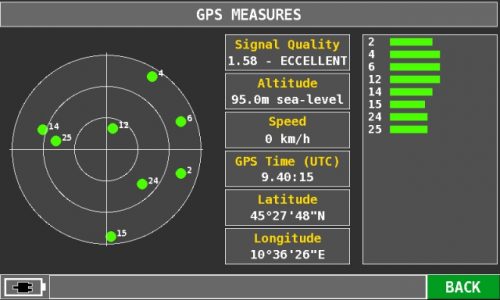

Qualità antenna GPS, costellazione e posizione

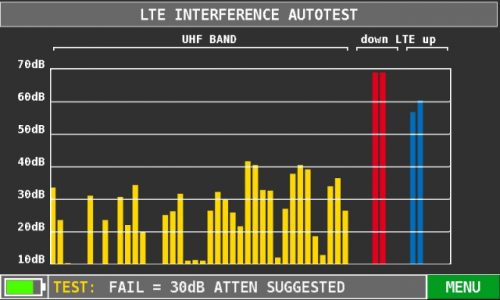

ROVER HD TAB 7 Series LTE interference autotest
Autotest interferenza LTE

NOTE:

  • Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
  • Alcune opzioni (APP) devono essere richieste al momento dell’ordine dello strumento;
  • Le schermate e le scritte dei relativi MENU, possono variare senza preavviso da modello a modello e in base alla versione SW installata;
  • Visita WWW.ROVERSHOP.IT per consultare gli accessori disponibili.

APP SW e HW fornite in dotazione *:

  • DVB-S2 multistream;
  • Slot C.I. per CAM;
  • Analisi LTE;
  • Ingresso OTTICO;
  • Funziona SAT Finder;
  • Funzione SAT Expert;
  • Analizzatore TS ETR 101-290
  • Analisi MER vs CARRIER (MER per PORTANTI);
  • Analisi Riflettometrica;
  • Connettori ASI In & Out;
  • Controllo remoto.

APP SW e HW opzionali *:

  • DVB-C2;
  • Wide Band;
  • DAB;
  • H265 HEVC;
  • Minispettro;
  • GPS;
  • IPTV;
  • Drive Test;
  • Audio Dolby AC3DD+.

Elenco accessori forniti in dotazione *:

  • Borsa robusta (1BAG-0170-G);
  • Tasca porta accessori removibile;
  • Cinghia tracolla (BELT-BAG-01);
  • Cinghia di fissaggio sicurezza al palo (BELT-40-NE);
  • Cavo USB 2.0 per collegamento al PC (CAVO-USB-AM-BM);
  • Cavo Audio Video 3 x RCA Maschio JACK 3.5 mm Maschio, 1.8 Mt (CAVO-RCA-JACK-01);
  • Cavo Audio Video 3 x RCA Femmina JACK 3.5 mm Maschio, 1.8 Mt (CAVO-RCA-JACK-02);
  • Trasformatore-alimentatore caricabatterie 12 VDC-3A;
  • Adattatore caricabatterie da AUTO*;
  • Manuale d’uso (CD) (UG-INSTRUM-CD)
  • Guida rapida (INGO-BAG-00);
  • Adattatore F Femmina – F Femmina (CNN-F-0153);
  • Adattatore BNC Femmina – F Femmina (TRA-BNCF-FFEM);
  • Adattatore IEC Femmina – F Femmina (TRA-FFEM-CEIFEM)
  • Adattatore F Maschio rapido – F Femmina (TRA-FFEM-FMAS-1);
  • Stilo in plastica (INPUT-PEN-01).
