MISURATORE di CAMPO COMBINATO con HEVC

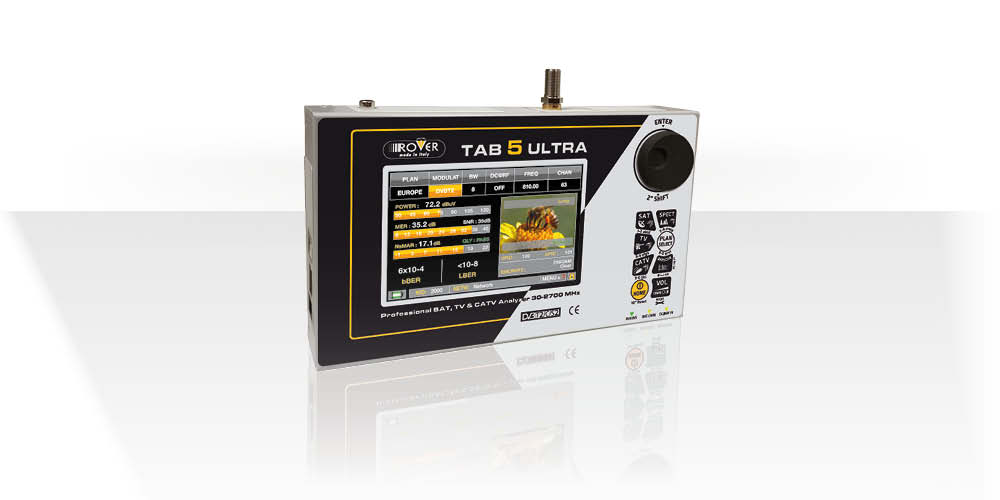

TAB 5 ULTRA

AUTOMATICO, VELOCE e SEMPLICE nell’UTILIZZO

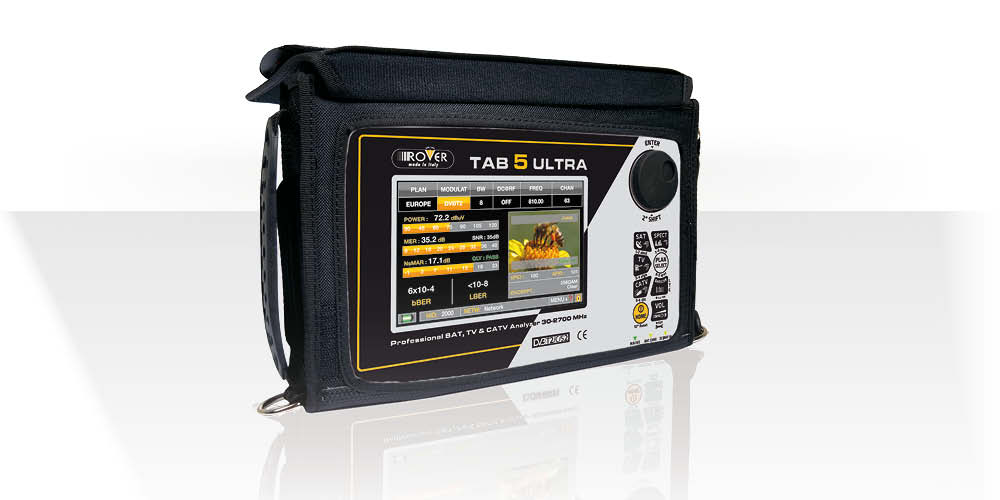

ROVER INSTRUMENTS - TAB 5 ULTRA bag 12-2020

FUNZIONI SPECIALI

  • Esclusivo sistema brevettato ROVER AutoDiscovery: rileva e seleziona automaticamente segnali analogici e TV COFDM-QAM digitali, sia in modalità di misura che spettro;
  • Identifica automaticamente tutti i segnali con modulazione digitale SAT-TV & CATV;
  • Assistente Automatico: Analisi qualità segnale, memorizzazione scansione Canali;
  • Funzione barscan TV & CATV da 10 a 100 canali in una sola schermata;
  • Buzzer e margine di rumore grafico in tempo reale per microinterruzioni dei segnali digitali;
  • APP misure riflettometriche (opz.);
  • Analisi segnali ottici in ingresso (opz.);
  • Analizzatore Wi-Fi 2.4 & 5 GHz (opz.);
  • Decoder HEVC H265 (opz.):
  • SATELLITE: Comandi DiSEqC – SCR & dCSS, funzioni SAT Finder e SAT Expert;
  • Piani di canale personalizzati: 25 (199 canali per piano), TV programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale;
  • Loggers: TV, SAT e combinato con funzione stop & go;
  • Piani di memoria SAT: più di 2.000 transponders prememorizzati per tutti i satelliti mondiali;
  • Programma gratuito d’interfaccia PC SMART e aggiornamenti FW.

SPECIFICHE: MISURE, ANALISI DI SPETTRO e IMMAGINI

  • Gamma di frequenza: TV, CATV e Radio: 30-1000 MHz; SAT: 700–2700 MHz;
  • Risoluzione frequenza: TV e CATV: 25 KHz; SAT: 5 MHz;
  • Gamma potenza media: TV 35 a 115 dBμV, SAT 5 a 105 dBμV.
  • Misure digitali: Potenza digitale, MER (36 a 40 dB secondo modulazione), BER, PER, LDPC, BCH, margine di rumore, MER per PORTANTI;
  • Risoluzione di misura: 0.1 dB;
  • Precisione livello di misurazione: 1 dB typ. (2 dB max.);
  • Risoluzione del filtro di banda: TV e CATV: 100 KHz @ -3 dB; SAT: 5 MHz @ -3 dB;
  • Costellazione: per segnali TV-CATV & SAT;
  • Spettro: Spettro veloce, memorizzazione max hold e spettro con funzione di confronto in tempo reale;
  • Net-Id di serie: Net-Id, NID, TSID, LCN, Posizione orbitale SAT;
  • Echi, Pre-echi, Micro-echi: Rappresentazione in tempo reale;
  • Qualità: Test di qualità automatico digitale: PASS-MARGINAL-FAIL.
  • Immagini digitali: Immagini MPEG2-4 SD e HD, HEVC (opz.) con Lista programmi, PIDs audio video, LCN, video bit rate tutto in una sola schermata.

MISURAZIONI OTTICHE

  • Connettore d’ingresso SC;
  • Calcolo automatico della perdita;
  • Lunghezza d’onda (nm): 1310-1490 & 1550;
  • Gamma: -25 a +6 dBm;
  • Risoluzione: 0.1 dB;
  • Precisione: +/- 0.5 dB;
  • Conversione da RF ottico.

IMMAGINI E USCITE

  • Ingresso RF : 75 ohm “F” intercambiabile;
  • USB 2.0: Tipo B interfaccia PC;
  • Audio: AAC fornito, DOLBY (opz.);
  • Ingresso video composito (analogico).

SPECIFICHE GENERALI

  • 5” TFT TOUCH display: 16:9 alta risoluzione e alta luminosità;
  • Alimentatore: Batteria polimeri di litio integrata da 2 a 4 ore di durata (dipende dalla funzione) e funzione TEST BATTERIA;
  • Tensione continua in ingresso RF: 5 – 12 – 18 – 24 VDC, comandi DiSEqC – SCR & dCSS;
  • Interfaccia PC: USB-B;
  • Pannello frontale: tastiera alfanumerica;
  • Risparmio energetico: timer TFT dell’illuminazione, regolazione della luminosità;
  • PC Management: Software SMART;
  • Peso: solo 1,4 Kg con batterie;
  • Misure: A 13,0 x L 25,5 x P 4 cm;
  • Corpo in alluminio e acciaio con borsa imbottita.

OPZIONI

  • Ingresso ottico;
  • Decodifica immagini HEVC H265;
  • Analizzatore Wi-Fi 2.5 & 5 GHz;
  • Audio Dolby AC3 DD+;
  • APP misure riflettometriche;
  • Borsa elite con imbottitura extra.

NOTE:

ROVER Instruments CROSS REFERENCE 2021 v16_1

NOTE:

ROVER HD TAB 900 Series WIFI TEST 2_4 GHz
Nuovo menu di navigazione ad icone Analizzatore Wi-Fi 2.4 & 5 GHz
ROVER HD TAB 900 Plus DVBT2 CONST ROVER HD TAB 900 Series SAT WB
Diagramma di costellazione DVB-T2 Spettro SAT
ROVER HD TAB 900 Plus - MEAS CH 49 Tests HEVC Main 10 ROVER HD TAB 900 Series SAT FINDER
Nuova schermata misure e immagini Funzione SAT Finder

NOTE:

  • Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
  • Alcune opzioni vanno richieste al momento dell’ordine dello strumento;
  • I MENU (scritte e grafica) delle figure rappresentate, possono variare senza preavviso da modello a modello in base alla versione SW installata.
  • Visita WWW.ROVERSHOP.IT per consultare gli accessori disponibili.
  • Clicca qui per accedere alla sezione “VIDEO e FILMATI”;
  • Oppure clicca qui per accedere direttamente al VIDEO” dedicato sulla la nostra pagina YOUTUBE”.

NOTE:

  • Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
  • Alcune opzioni vanno richieste al momento dell’ordine dello strumento;
  • I MENU (scritte e grafica) delle figure rappresentate, possono variare senza preavviso da modello a modello in base alla versione SW installata.
  • Visita WWW.ROVERSHOP.IT per consultare gli accessori disponibili.

APP SW e HW fornite in dotazione *:

  • Test Interferenze LTE;
  • Analisi MER vs CARRIER (MER per PORTANTI);
  • Analisi Echi;
  • Funzione SAT Expert;
  • Funzione SAT Finder.

APP SW e HW opzionali *:

  • Ingresso OTTICO;
  • Analisi Riflettometrica;
  • H265 HEVC;
  • Analizzatore Wi-Fi;
  • Audio Dolby AC3DD+.
Elenco accessori forniti in dotazione *:
  • Borsa Easy completa di tracolla;
  • Cavo USB 2.0 per collegamento al PC (CAVO-USB-AM-BM);
  • Trasformatore-alimentatore caricabatterie 12 VDC – 3A;
  • Manuale d’uso su penna USB (USB-PENDRIVE-02);
  • Adattatore F Femmina – F Femmina (CNN-F-0153);
