Analizzatore BROADCAST Multi-Standard

EXA 700 Tab

MF – DAB – DVBT/T2 – DVBS/S2

ROVER INSTRUMENTS - EXA 700 TAB_1
  • La Serie Examiner comprende una gamma di Sonde ed Analizzatori specifici per il monitoraggio e l’Analisi dei segnali RADIO, TV e SAT, il tutto in locale o da remoto grazie alle più moderne tecnologie integrate nei nostri apparati.

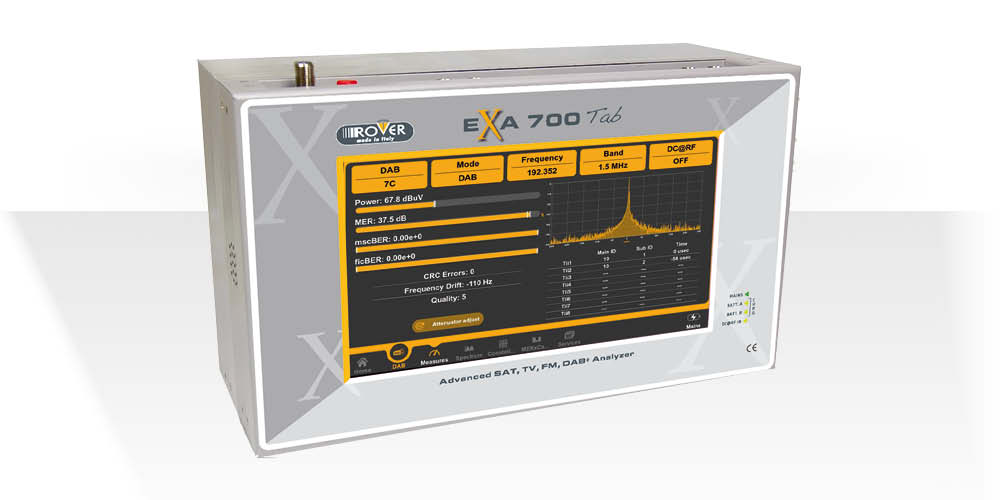

  • Il modello EXA 700 Tab integra, tutte le funzioni utili all’Installatore e Manutentore Broadcast, in un unico strumento portatile, veloce, preciso ed intuitivo.
  • Grazie ai 50 anni di esperienza nella Progettazione di Strumenti Professionali, abbiamo sviluppato un’interfaccia utente facile e completa che permetta di ridurre i tempi di intervento anche da remoto.
  • Il nuovo display touch da 10,1” ad alta luminosità permette un utilizzo in qualsiasi condizione ambientale.
  • La batteria LiPo ad alta durata permette di effettuare gli interventi della giornata senza lo stress della ricarica.

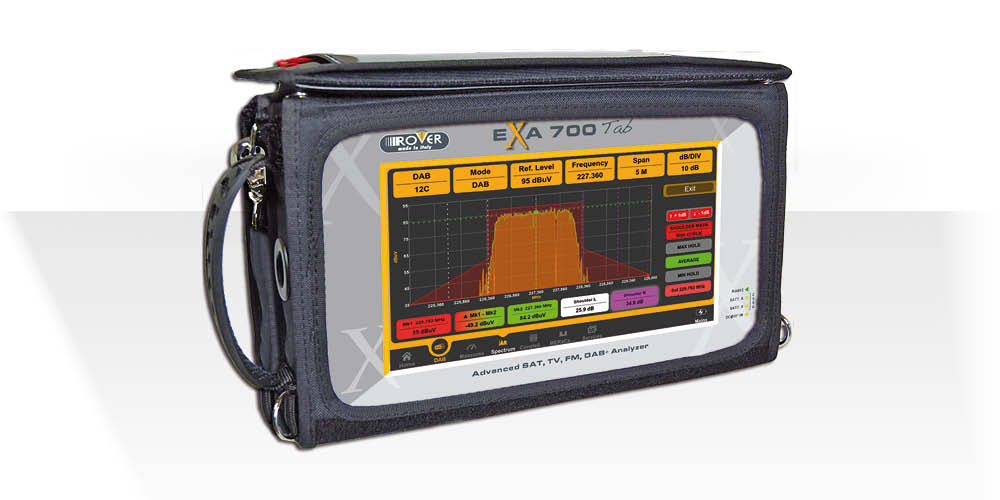

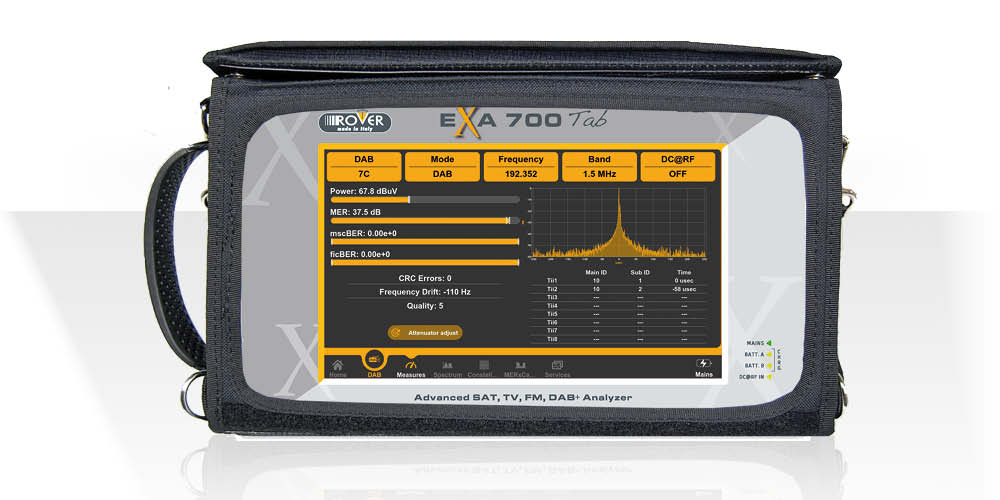

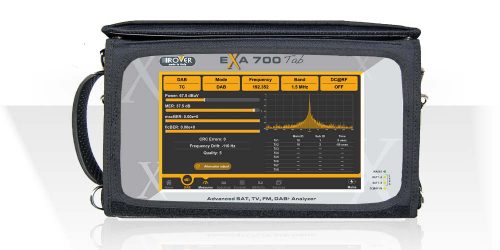

  • Il corpo in alluminio avionico garantisce leggerezza ma allo stesso tempo robustezza, il tutto avvolto da una
    pratica borsa imbottita (7K2 e 7M2 CEI EN 60721 / IP54 CEI EN 60529).

PRELIMINARY: Specifications are subject to change without notice.

  • Veloce, Preciso, Intuitivo
  • Analisi Radio/TV/SAT in un unico Apparato
  • Display Touch resistivo da 10,1” alta Luminosità
  • Funzione Multi-Measure inclusa
  • Robusto: corpo in Alluminio Avionico
  • Batteria LiPO a lunga durata
  • Controllabile e Configurabile da Remoto

PRELIMINARY: Specifications are subject to change without notice.

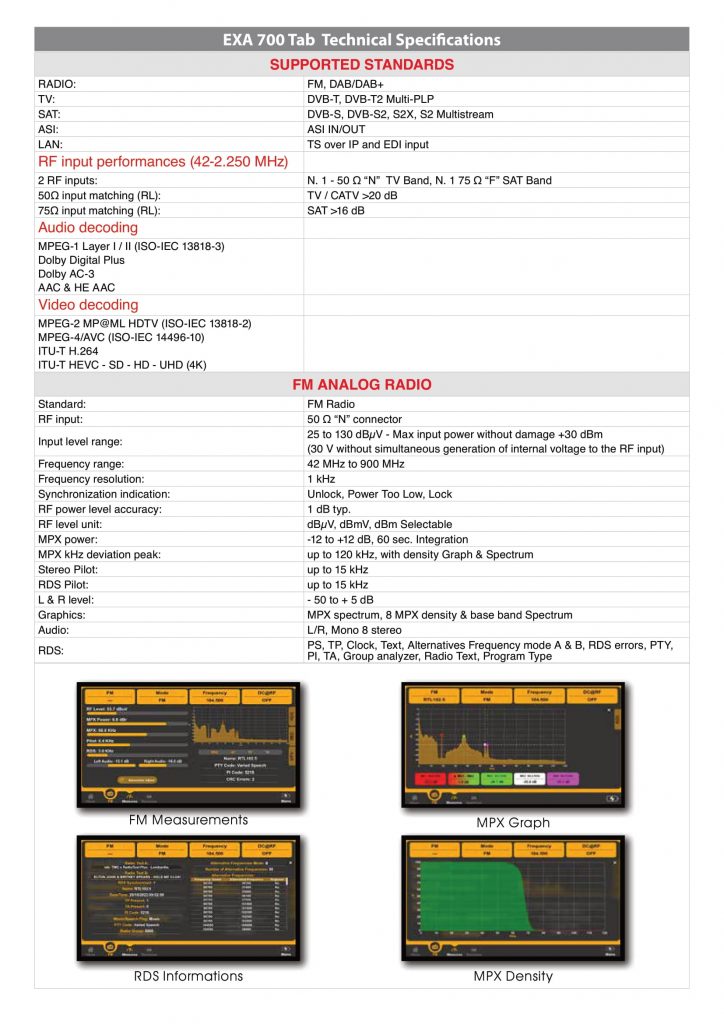

MISURE:

  • Connettore Ingresso : “N” o “F”
  • Impedenza Ingresso : 50 ohm o 75 ohm
  • Gamma Frequenza RADIO/TV : 5 – 1000 MHz
  • Gamma Frequenza SAT : 950 – 2250 MHz
  • Demodulazioni STANDARD : FM, DAB+, DVBT, DVBT2, DVBS, DVBS2, DVBS2 Multistream
  • Range di Misura potenza RADIO/TV/SAT : 25-130 dBμV
  • Misure digitali : potenza Digitale, MER, BER, PER, LDPC, BCH, Noise Margin, MER versus CARRIER, Risposta Impulso
  • Misure FM : Spettro, MPX, RDS

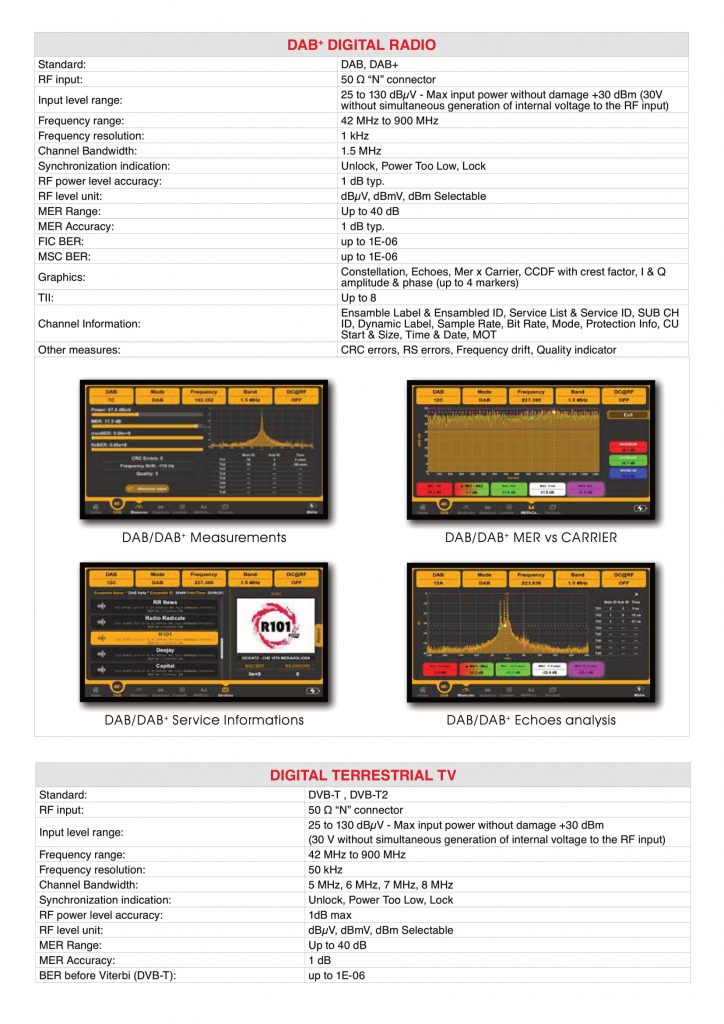

  • Misure DAB : Costellazione, Risposta Impulso, TII, BERs
  • Risoluzione Misura : 0,1 dB
  • Risoluzione Filtro di Banda RADIO/TV : 100 KHz@-3dB
  • Risoluzione Filtro di Banda SAT : 1 MHz o 5MHz@-3dB
  • Costellazione : Live TV e SAT
  • Spettro : Live RADIO/TV e SAT con MAX HOLD e MEMORIZZAZIONE
  • Echi : Rappresentazione in Real Time
  • Qualità : Funzione Digital Auto Quality test (PASS-MARGINAL-FAIL)

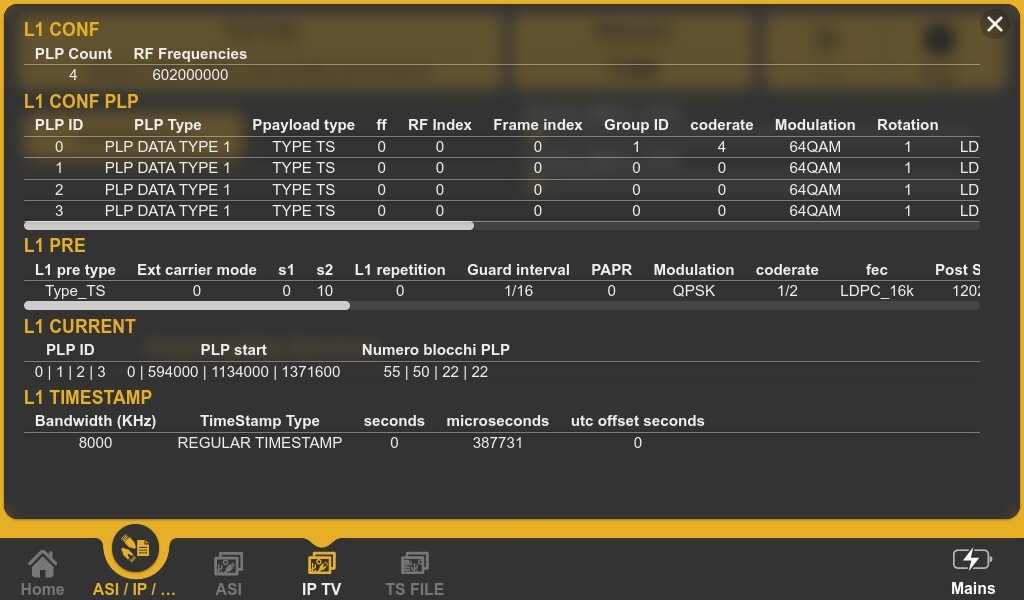

  • Transport Stream : ETR 101-290, SI, PMT, Bitrate, Mpeg Services & Table, ETI, EDI
  • ASI IN/OUT : BNC 75 Ω
  • Common Interface : PCMCIA slot for single/multi-service CAM Modules
  • IPTV INPUT. : Measurements & pictures decoding

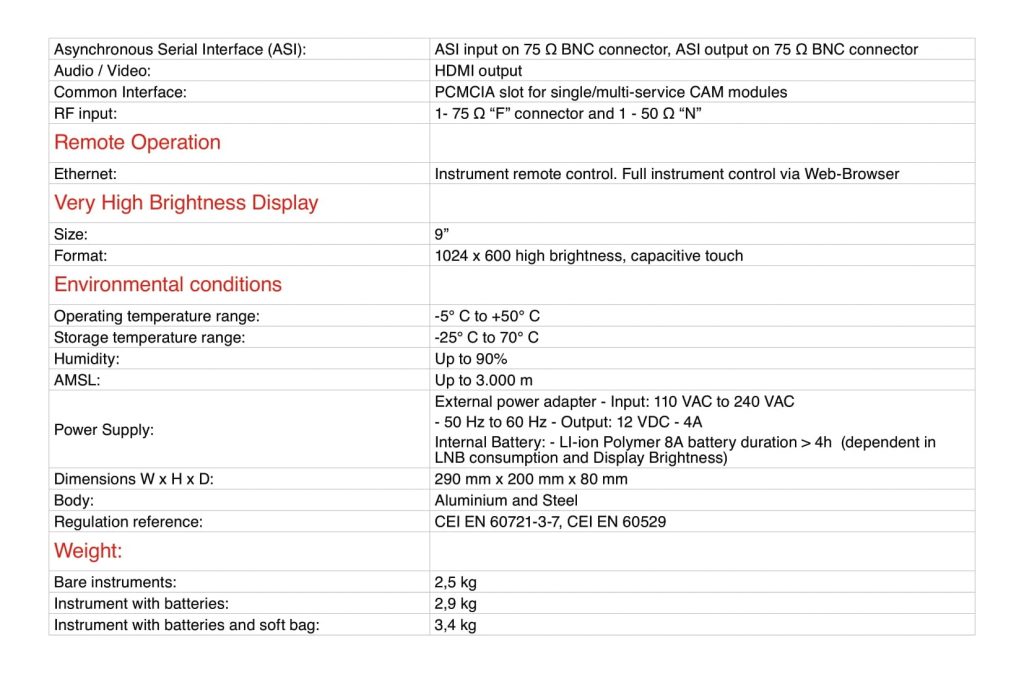

GENERALI:

  • 10,1” Touch Display : Display ad alta risoluzione e alta luminosità
  • Alimentazione : Batteria interna LiPo da 8 Ah o PSU esterno 12V
  • Alimentazione sull’RF : 5-12-18-24 V, DiSEqC, SCR, DCSS
  • Interfaccia PC : USB, ETHERNET (Web Server Interno)
  • Dimensioni : h 29 x w 17 x d 10 cm

PRELIMINARY: Specifications are subject to change without notice.

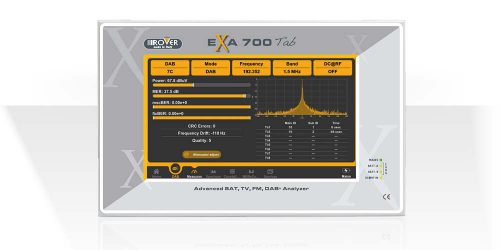

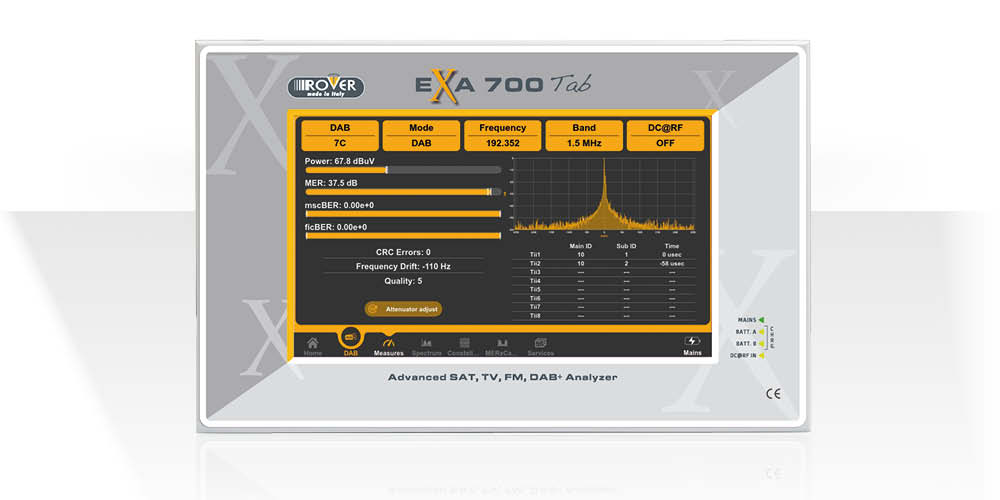

ROVER Instruments - EXA 700 TAB - Interfaccia utente - v2_1 mod-3

PRELIMINARY: Specifications are subject to change without notice.

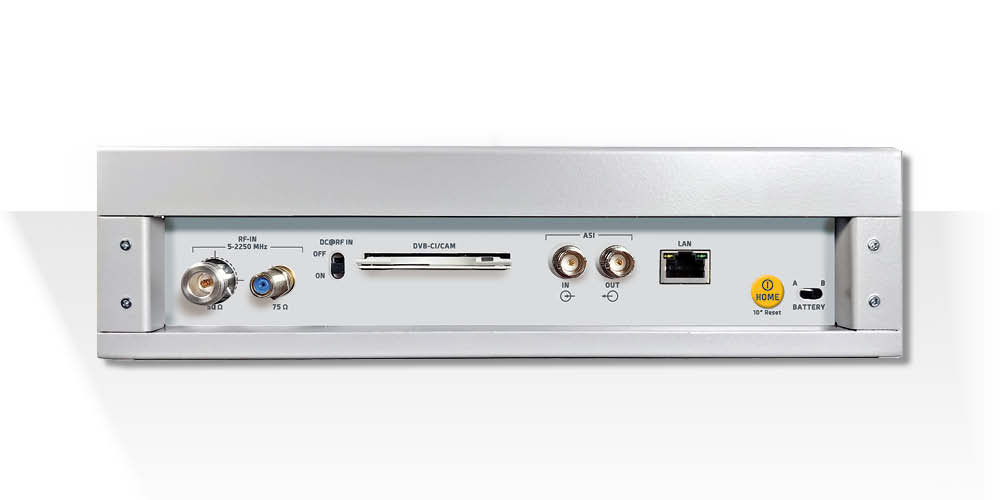

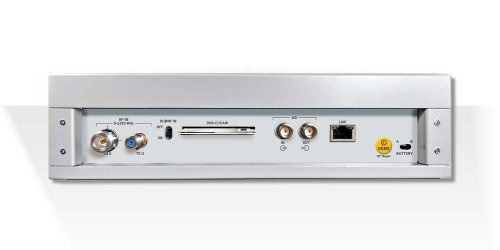

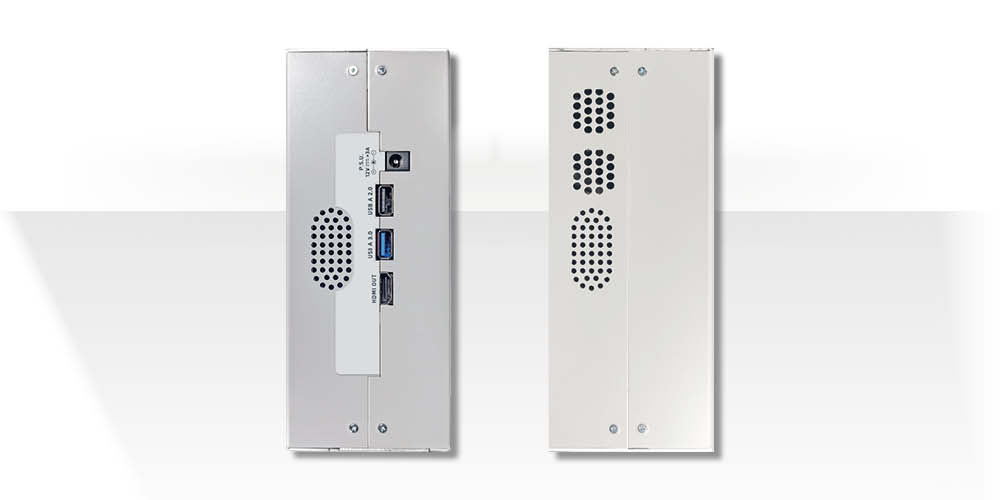

ROVER Instruments - EXA 700 TAB -Pannelli e connessioni - v2_1 mod-4

PRELIMINARY: Specifications are subject to change without notice.
