RICHIAMA DATALOGGER: Come richiamare tutte le misure memorizzate in un LOGGER dello strumento

IMPORTANTE:

1) Questa PROCEDURA STANDARD è valida per tutti i modelli ROVER e PRIME DIGITAL con SINGOLO DISPLAY TFT a colori, scritte e grafiche possono variare da modello a modello;
2) Per i modelli TOUCH-SCREEN è possibile selezionare le funzioni direttamente, senza ruotare l’ENCODER.

Per la Serie HD TAB 4, TAB 7, TAB 700, TAB 9, TAB 900 e PROTAB
Per la Serie EASY METER di PRIME DIGITAL
Per la Serie HD LIGHT, COMPACT (AEV), FLASH, TOUCH e PRO

Per la Serie ATOM LIGHT
ATOM POWER, DIGICUBE e TOUCHMETER

La funzione “RICHIAMA DATALOGGER” consente di richiamare tutte le misure (LOGGER) precedentemente memorizzate all’interno dello strumento.

NOTA: Pre realizzare un LOGGER, clicca qui e consulta la seguente “F.A.Q.”“SALVA DATALOGGER: Come effettuare e registrare in automatico tutte le misure dei vari canali TV e CATV già prememorizzati in un piano di memoria AUTOMATICO o MANUALE e salvarli nel ”FILE DATI” DATA LOGGER.

Le misure (LOGGER) possono essere visualizzate o stampate anche attraverso il programma di interfaccia per P.C. “ROVER S.M.A.R.T.”.

NOTA: Il programma di interfaccia per PC ROVER S.M.A.R.T. è compatibile solo con PC WINDOWS e non è supportato dal sistema operativo MAC.

PROCEDURA STANDARD:

1) Accendi lo strumento,

2) Assicurati di aver selezionato la tua lingua,

3) Ruota l’encoder e seleziona l’icona “MEMORY” (vedi figura 1),

Figura 1: MENU HOME, selezione icona MEMORY


4)
 Premi l’encoder per confermare,

5) Ruota l’encoder e seleziona la voce “RICHIAMA DATALOGGER” (vedi figura 2),

ROVER_Serie_HD_RICHIAMA_DATALOGGER_MENU_MEMORIA

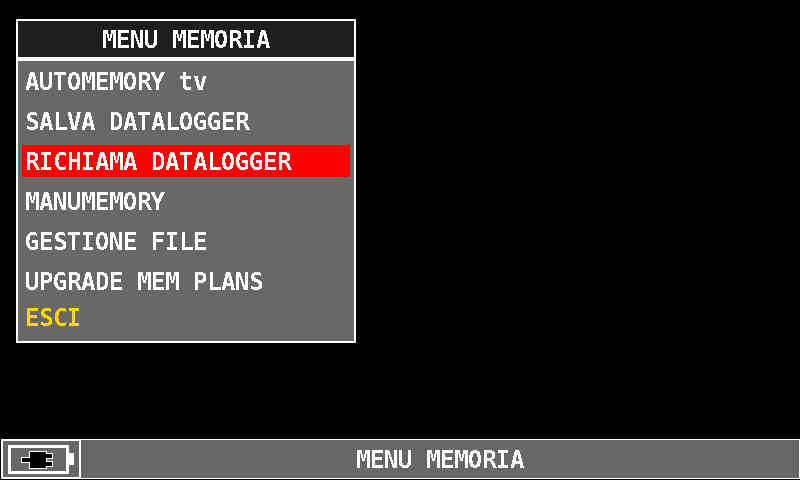

Figura 2: Selezione “RICHIAMA DATALOGGER”



6) Premi l’encoder per confermare,

7) Ruota l’encoder e seleziona la voce “File Dati:” (vedi figura 3),

8) Premi l’encoder per confermare,

9) Ruota l’encoder e seleziona il “LOG” (LOGGER) dove sono state precedentemente salvate le misure, ad esempio “LOG.1”(vedi figura 3),

  • NOTA: I logger disponibili sono 99. Il logger corrisponde alla cartella principale dove salvare successivamente tutte le misure: “POINT 1”, “POINT 2″, “POINT 3“, ecc;
  • La cartella principale es. “LOG 1”“LOG 2”“LOG 3” ecc. identifica la casa, il palazzo o la scala all’interno di un condominio (ad esempio Scala A, B, C, ecc.), mentre i “POINT 1”“POINT 2”“POINT 3” ecc. rappresentano le singole prese TV all’interno dell’appartamento.
ROVER_Serie_HD_RICHIAMA_DATALOGGER_LOG_1

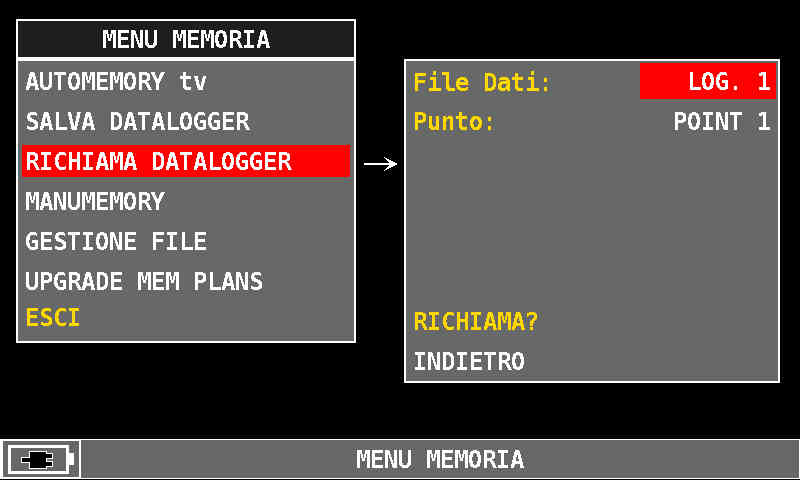

Figura 3: Selezione del N. del LOG da richiamare, ad esempio “LOG 1”



10) Premi l’encoder per confermare,

11) Ruota l’encoder e seleziona la voce “Punto:” (vedi figura 4),

  • NOTA: Il Punto equivale al numero di presa dove sono state precedentemente salvate le misure, ad esempio “POINT 1”(vedi figura 4),

12) Ruota l’encoder e seleziona il “POINT” da richiamare, ad esempio “POINT 1” (vedi figura 4),



ROVER_Serie_HD_RICHIAMA_DATALOGGER_POINT_1

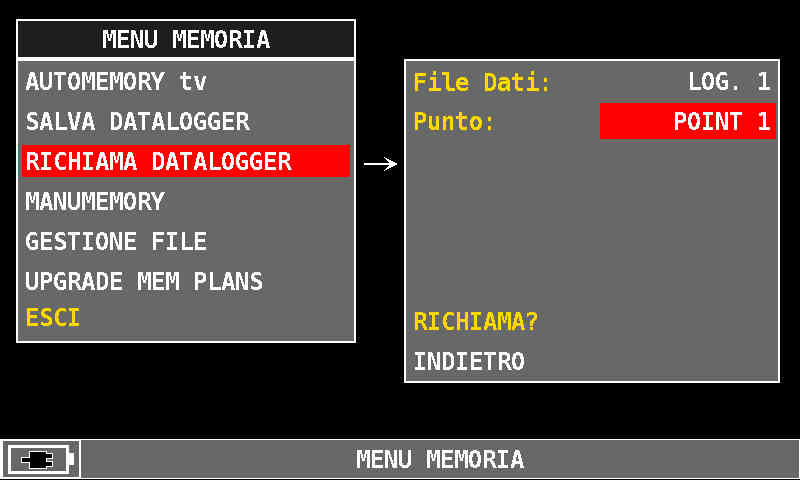

Figura 4: Selezione del N. di POINT da richiamare, ad esempio “POINT 1”


13)
 Premi l’encoder per confermare,

14) Ruota l’encoder e selziona la voce “RICHIAMA?” (vedi figura 5),

ROVER_Serie_HD_RICHIAMA_DATALOGGER_RICHIAMA
Figura 5: Selezione “RICHIAMA?”



15) Premi l’encoder per confermare,

16) Ruota l’encoder per navigare tra le misure (vedi figura 6),

ROVER_Serie_HD_RICHIAMA_DATALOGGER

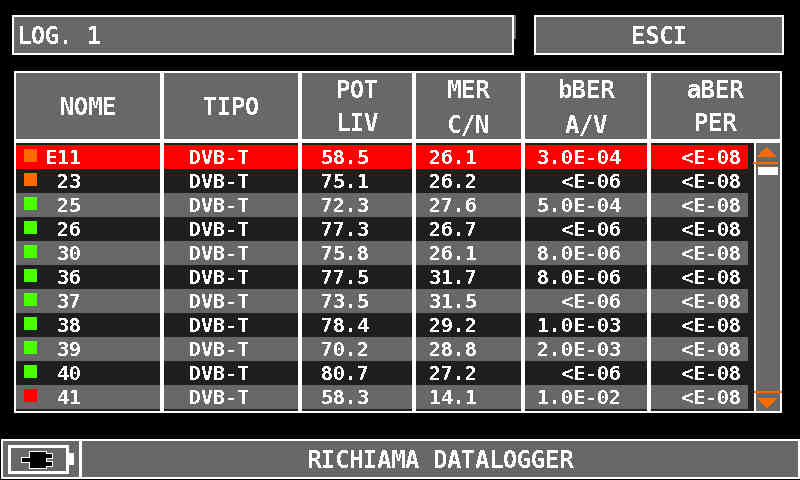

Figura 6: Esempio di DATALOGGER, canali/misure



17) Premi l’encoder per selezionare la voce “ESCI” e premilo nuovamente per uscire dalla schermata (vedi figura 7) e ritornare alla schermata di selezione del numero di “LOG” e “POINT” (vedi figura 5).

ROVER_Serie_HD_RICHIAMA_DATALOGGER_ESCI

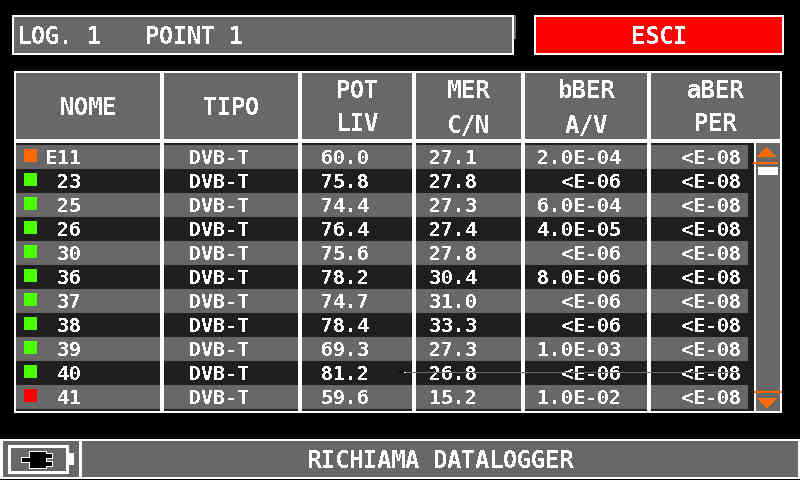

Figura 7: Selezione “ESCI”



NOTA: I MENU (scritte e grafica) delle figure rappresentati nella seguente “F.A.Q.”, possono variare da modello a modello o a seconda dei vari aggiornamenti SW.
