HD TAB 7 STC: Encoder non funziona o va ad intermittenza

Se lo strumento presenta problemi di navigazione (ruotando o premendo l’encoder non variano i parametri), si potrebbero essere staccati dei fili di collegamento.

Importante:

  • Non toccare o disinserire/inserire il FLAT CABLE DISPLAY nel suo connettore a strumento ACCESO.

A ) Spegnere lo strumento;
B ) Svitare il connettore dell’ingresso RF, F femmina/F femmina (Figura 1);
C ) Togliere lo strumento dalla borsa;
D ) Svitare le 10 viti con un cacciavite adatto (Figura 2);

 ROVER_Svitare_connettore_FF  ROVER_Apertura-chiusura_strumento_10-2014
Figura 1: Svitare il connettore ingresso RF Figura 2: Apertura dello strumento

E ) Estrarre il connettore BATTERIA dalla scheda madre (senza nessun attrezzo, solo con le dita) per evitare corti circuiti (Figura 3);
F ) Utilizzare una pinza per raddrizzare i 4 blocchi di sicurezza del coperchio del tuner TV (Figura 4);

ROVER_Connettore_BATTERIA_OUT_10-2014

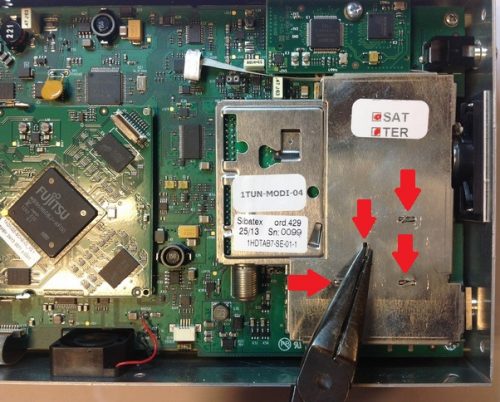

Figura 3: Estrazione connettore batteria Figura 4: Sgancio blocchi di sicurezza coperchio del tuner TV

G ) Utilizzare un cacciavite per sollevare il coperchio del tuner TV (Figura 5);
H )
 Se l’encoder si è svitato e si muove bloccarlo con degli spessori di plastica incollata sui due lati indicati in giallo fra lo schermo metallico e l’encode (Figura 6);
I ) Ripristinare le saldature dei 5 fili di collegamento (anche quelli non staccati) dei terminali dell’encoder con la scheda madre (Figura 6);

ROVER_HD_TAB_7_Encoder_2 ROVER_HD_TAB_7_Encoder_4

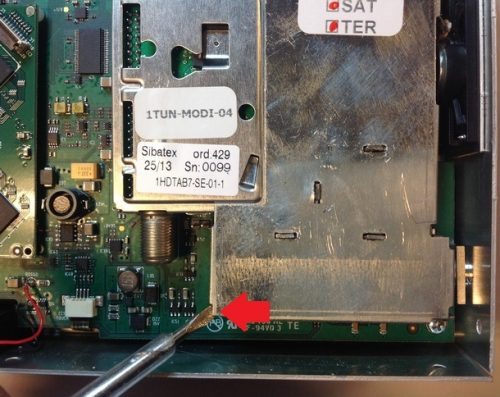

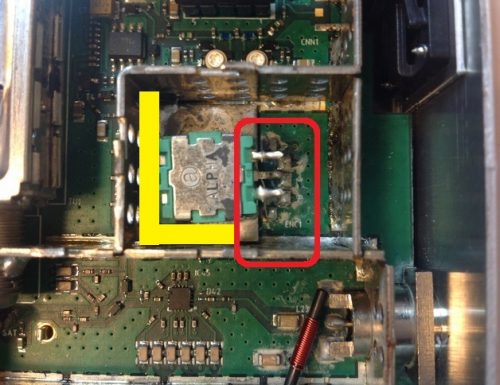

Figura 5: Sollevamento coperchio tuner TV Figura 6: Dettaglio fili collegamento encoder e in giallo dove inserire ben incollati gli spessori per bloccare meccanicamente l’encoder

L ) Richiudere il coperchio del tuner TV;
M ) Utilizzare una pinza per ripiegare i 4 blocchi di sicurezza del coperchio del tuner TV;
N ) Ricollegare il connettore della BATTERIA (solo con le dita senza attrezzi) (Figura 7) e provare lo strumento da aperto;
O ) Se tutto OK, spegnere lo strumento avvitare le 10 viti del coperchio per richiudere lo strumento (Figura 8);

ROVER_Connettore_BATTERIA_IN_10-2014 ROVER_Apertura-chiusura_strumento_10-2014
Figura 7: Inserimento connettore batteria Figura 8: Chiusura dello strumento

P ) Inserire lo strumento nella borsa;
Q ) Riavvitare  il connettore dell’ingresso RF, F femmina/F femmina (Figura 9);

ROVER_Avvitare_connettore_FF
Figura 9: Avvitare il connettore ingresso RF

R ) Accendere lo strumento e verificare il corretto funzionamento.

Note:

  • Se dopo la verifica lo strumento dovesse presentare ancora delle anomalie di funzionamento, compila (o fai compilare dal tuo rivenditore) il modulo richiesta RMA, e le persone di Wecare ROVER si prenderanno cura di te;
  • Clicca qui se desideri accedere alla sezione “Devi fare riparare uno strumento ROVER (modulo RMA) ?”;
  • Le figure rappresentate in questa “F.A.Q.”, possono variare da modello a modello e senza preavviso.
