L’utilizzo di convertitori/LNB Wide Band, specialmente nelle distribuzioni condominiali realizzate con Multiswitch si sta diffondendo sempre più. Per questo motivo, è necessario apprendere la differenza tra strumenti Wide Band e strumenti NON Wide Band.

Le frequenze in uscita delle 2 polarità del convertitore VERTICALE e ORIZZONTALE, di un convettitore Wide Band con un valore di oscillatore locale OL ad esempio di 10410 MHz/10.41 GHz , vengono così redistribuite:

Polarità VERTICALE (V) – Satellite Hot Bird 13° Est:

• Primo trasponder TP 110: 10719 – 10410 MHz = 309 MHz
• Ultimo trasponder TP 100: 12713 – 10410 MHz = 2303 MHz

Polarità ORIZZONTALE (H) – Satellite Hot Bird 13° Est:

• Primo trasponder TP110: 10727 – 10410 MHz = 317 MHz
• Ultimo trasponder TP100: 12731 – 10410 MHz = 2321 MHz

Per questo motivo, se si desidera poter eseguire le misure ed analizzare lo spettro di tutti i trasponder V e H, è necessario disporre di uno strumento Wide Band (verificare che l’applicazione APP Wide Band sia attiva).

Diversamente, si potrà comunque eseguire le misure ed analizzare lo spettro dei segnali ricevuti ma solo per un  determinato range di frequenza che può variare, a seconda dei modelli:

• da 950 a 2150 MHz per la serie HD TAB 4;
• da 700 a 2340 MHZ per il TAB 5 ULTRA e la serie HD TAB 7.

Successivamente, faremo degli esempi in cosa consiste disporre dell’APP Wide Band attiva oppure no nello strumento Wide Band e le relative differenze nelle schernate di misura e visulizzazione dello spettro che si possono ottenere.

• Strumenti Wide Band: HD TAB 700, HD TAB 700 Plus, TAB 7 ULTRA e HD TAB 900 Plus;
• Strumenti NON Wide Band: HD TAB 4 Easy, HD TAB 4 Touch, HD TAB 7 Lite, HD TAB 7 Evo e TAB 5 ULTRA.

Strumenti Wide Band con applicazione APP Wide Band attiva:

• Possono eseguire tutte le misure e visulizzare lo spettro di tutta la polarità V oppure H da 250 a 2340 MHz.

Strumenti Wide Band con aplicazione “APP Wide Band NON attiva”:

• Possono eseguire le misure e visualizzare lo spettro solo di una parte dalla polarità V oppure H da 800 a 2340 MHz.

NOTA: In questo caso è possibile acquistare e caricare la APP Wide Band nello strumento ed estendere la possibilità di effettuare le misure e visualizzare lo spettro su tutta la banda, da 250 a 2340 MHz.

Per verificare se nel proprio strumento l’applicazione APP Wide Band è attiva o meno, precedere come segue:

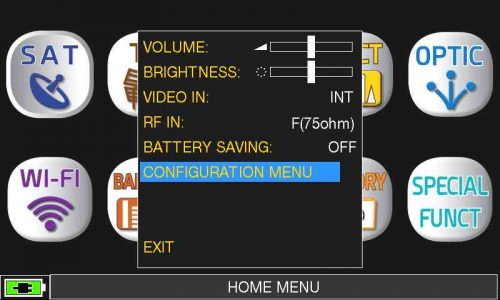

Premere il tasto VOLUME e selezionare CONFIGURATION MENU

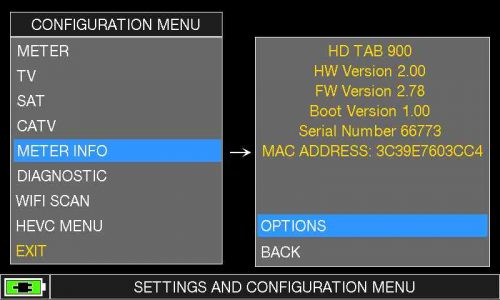

Selezionare METER INFO > OPTIONS:

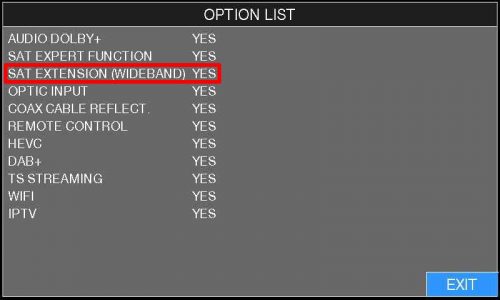

APP Wide Band attiva (schermata di esempio HD TAB 900 Plus)

Strumenti NON Wide Band:

Negli strumenti NON Wide Band, è comunque possibile impostare il valore di OSCILLATORE LOCALE, ad esempio 10.41 GHz/10410 MHz. In tan caso precedere come segue:

Premere il tasto VOLUME e selezionare CONFIGURATION MENU

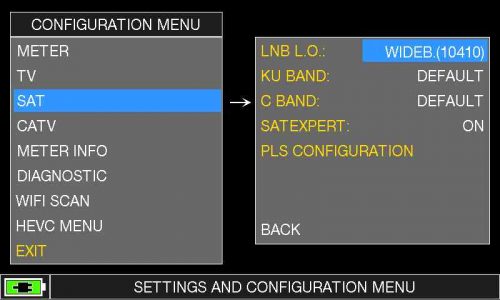

Selezionare SAT, poi LNB L.O.: e selezionare il valore desiderato, ad esempio 10410 MHz

Successivamente:

• Possono eseguire le misure solo di una parte dalla polarità V, oppure H: da 950 a 2150 MHz (serie HD TAB 4)
• Possono eseguire le misure solo di una parte dalla polarità V, oppure H: da 700 a 2340 (TAB 5 e serie HD TAB 7)
• Possono visualizzare lo spettro solo di una parte dalla polarità V, oppure H: da 950 a 2150 MHz (serie HD TAB 4);
• Possono visualizzare lo spettro solo di una parte dalla polarità V, oppure H: da 700 a 2340 (TAB 5 e serie HD TAB 7)

NOTA: In questo caso NON è possibile acquistare e caricare la relativa APP Wide Band, modificare il SW o l’HW dello strumento per poterlo adattare.

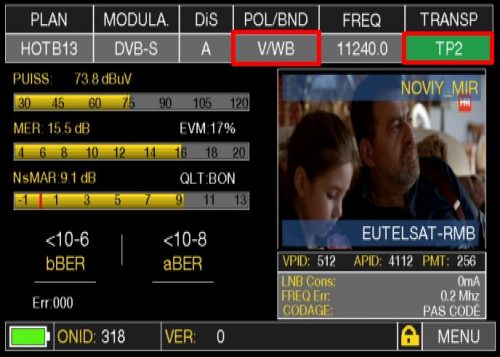

Esempio di MISURA di un trasponder Verticale Wide Band

Misure e immagini V/WB

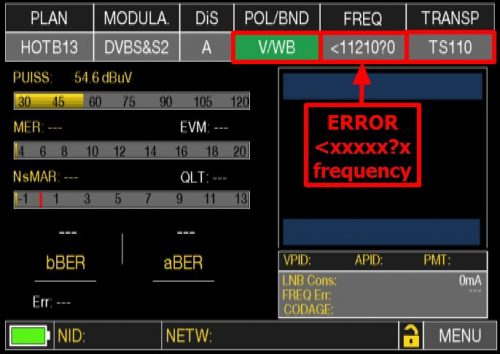

ERRORE di misura
Il trasponder selezionato, è al di fuori del RANGE ammesso
Nel campo FREQ, compare <11210?0
Selezionare un trasponder ammesso

Esempio di visualizzazione dello SPETTRO di un trasponder Verticale Wide Band

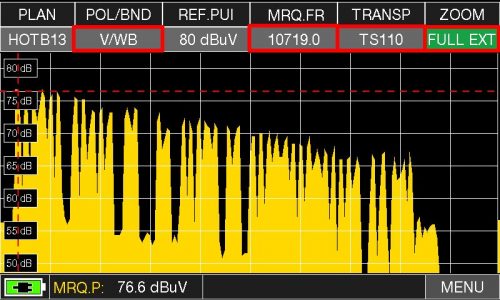

Spettro FULL EXT V/WB

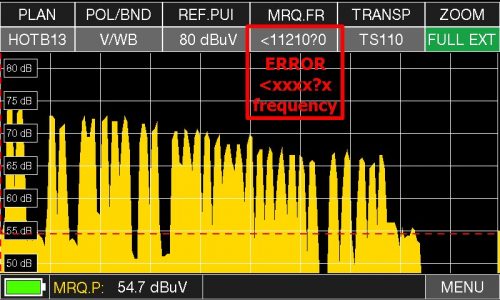

ERRORE di visualizzazione
Il trasponder selezionato, è al di fuori del RANGE ammesso
Nel campo MRQ.FR, compare <11210?0
Selezionare un trasponder ammesso
