SALVA DATALOGGER: Come effettuare in automatico tutte le misure su i canali TV memorizzati in un piano di memoria AUTOMATICO o MANUALE

IMPORTANTE:

1) Questa PROCEDURA STANDARD è valida per tutti i modelli ROVER e PRIME DIGITAL con SINGOLO DISPLAY TFT a colori, scritte e grafiche possono variare da modello a modello;
2) Per i modelli TOUCH-SCREEN è possibile selezionare le funzioni direttamente, senza ruotare l’ENCODER.

Per la Serie HD TAB 4, TAB 7, TAB 700, TAB 9, TAB 900 e PROTAB
Per la Serie EASY METER di PRIME DIGITAL
Per la Serie HD LIGHT, COMPACT (AEV), FLASH, TOUCH e PRO

Per la Serie ATOM LIGHT
ATOM POWER, DIGICUBE e TOUCHMETER

La funzione “SALVA DATALOGGER” consente di effettuare automaticamente tutte le misure dei vari canali TV e CATV prememorizzati all’interno di un piano di memoria prescelto, manuale (MANUxx) o automatico (AUTOxx).

Le misure effettuate saranno salvate direttamente nella memoria interna dello strumento e successivamente visualizzate o stampate attraverso il programma di interfaccia per P.C. “ROVER S.M.A.R.T.”, oppure, solo nel modelli previsti, possono essere salvate in una memoria (MEMORY STICK) inserita nella porta “USB A” dello strumento.

NOTA: Il programma di interfaccia per PC ROVER S.M.A.R.T. è compatibile solo con PC WINDOWS e non è supportato dal sistema operativo MAC.

NOTA:

  • Per creare un piano di memoria TV automatico “AUTOxx”clicca qui e consulta la seguente “F.A.Q.”“AUTOMEMORY TV: Come memorizzare automaticamente tutti i canali TV esistenti in una città, in un palazzo o in una rete CATV”;
  • Per creare un piano di memoria TV manuale “MANUxx”clicca qui e consulta la seguente “F.A.Q.” “MANUMEMORY: Come creare un PIANO di MEMORIA TV MANUALE direttamente nello strumento tramite la sua tastiera”.

PROCEDURA STANDARD:

1) Accendi lo strumento,

2) Assicurati di aver selezionato la tua lingua,

3) Assicurati di aver selezionato la modalità di funzionamento TV o CATV,

4) Ruota l’encoder e seleziona l’icona “MEMORY” (vedi figura 1),

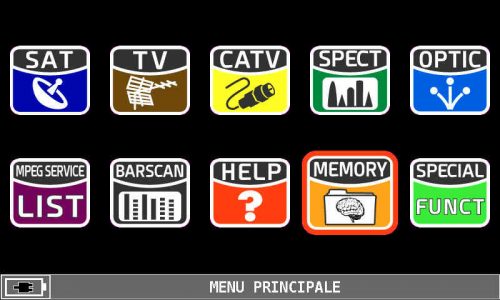

Figura 1: MENU HOME, selezione icona MEMORY


5)
 Premi l’encoder per confermare,

6) Ruota l’encoder e seleziona la voce “SALVA DATALOGGER” (vedi figura 2),

ROVER_Serie_HD_SALVA_DATALOGGER_MENU_MEMORIA

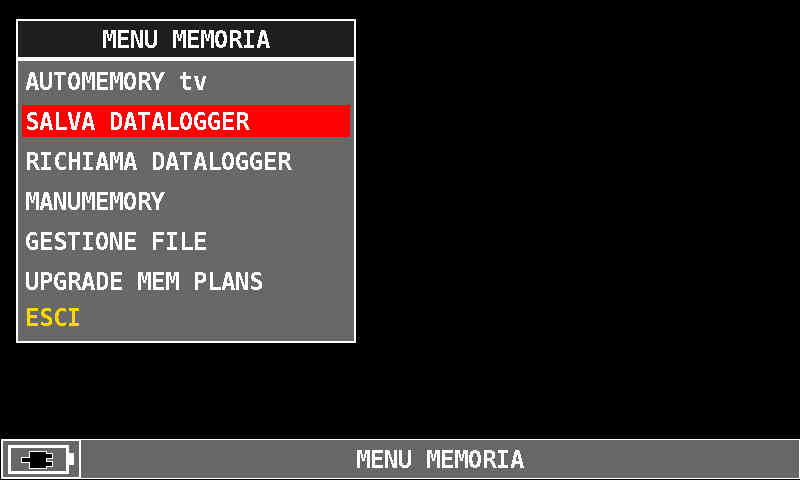

Figura 2: Selezione SALVA DATALOGGER


7)
 Premi l’encoder per confermare,

8) Premi nuovamente l’encoder e seleziona la voce “PIANO:”,

9) Ruota l’encoder e seleziona il piano di memoria manuale, ad esempio MANU 2 (vedi figura 3) o automatico, ad esempio AUTO 1 sul quale effettuare le misure (LOGGER) (vedi figura 4),

ROVER_Serie_HD_SALVA_DATALOGGER_MANU_2

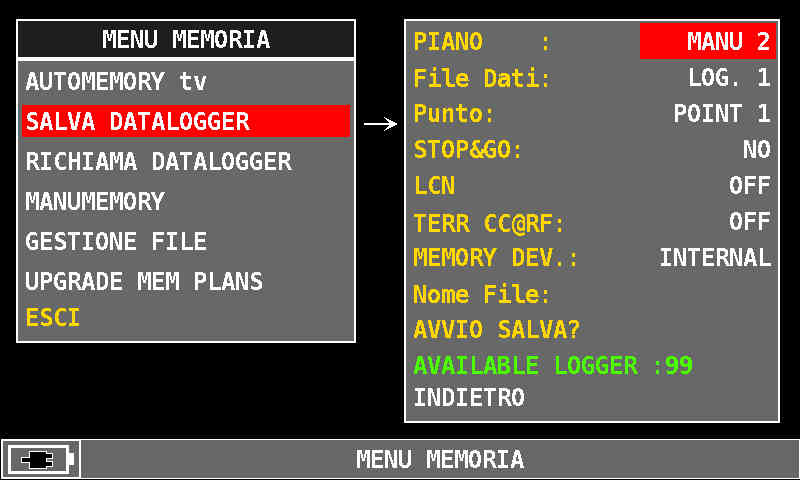

Figura 3: Selezione di un piano di memoria manuale, ad esempio “MANU 2”
ROVER_Serie_HD_SALVA_DATALOGGER_AUTO_1
Figura 4: Selezione di un piano di memoria automatico, ad esempio “AUTO 1


10)
 Premi l’encoder per confermare,

11) Ruota l’encoder e seleziona la voce “File Dati:”,

12) Premi l’encoder per confermare,

13) Ruota l’encoder e seleziona il N. del “LOG” (LOGGER) dove salvare le misure, ad esempio “LOG.1” (vedi figura 5),

  • NOTA: I logger disponibili sono 99. Il logger corrisponde alla cartella principale dove salvare successivamente tutte le misure: “POINT 1”“POINT 2”“POINT 3” ecc;
  • La cartella principale es. “LOG 1”“LOG 2”“LOG 3” ecc. identifica la casa, il palazzo o la scala all’interno di un condominio (ad esempio Scala A, B, C, ecc.), mentre i “POINT 1”“POINT 2”“POINT 3” ecc. rappresentano le singole prese TV all’interno dell’appartamento.
ROVER_Serie_HD_SALVA_DATALOGGER_LOG_1

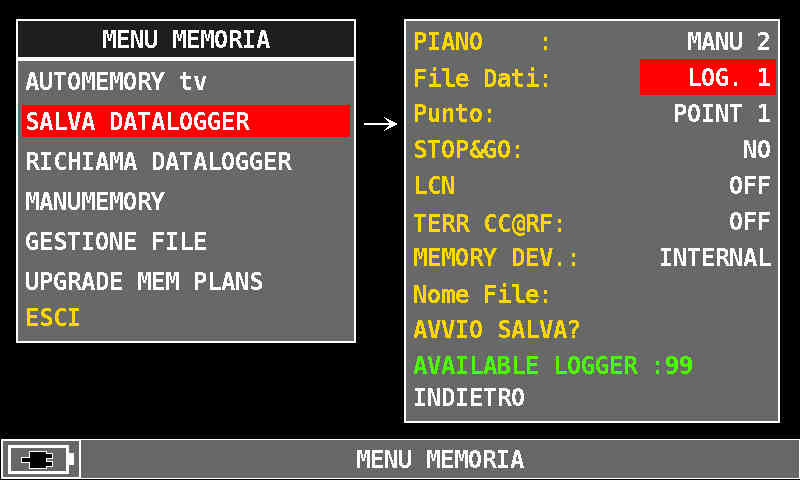

Figura 5: Selezione N. del LOG, ad esempio “LOG 1”


14)
 Premi l’encoder per confermare,

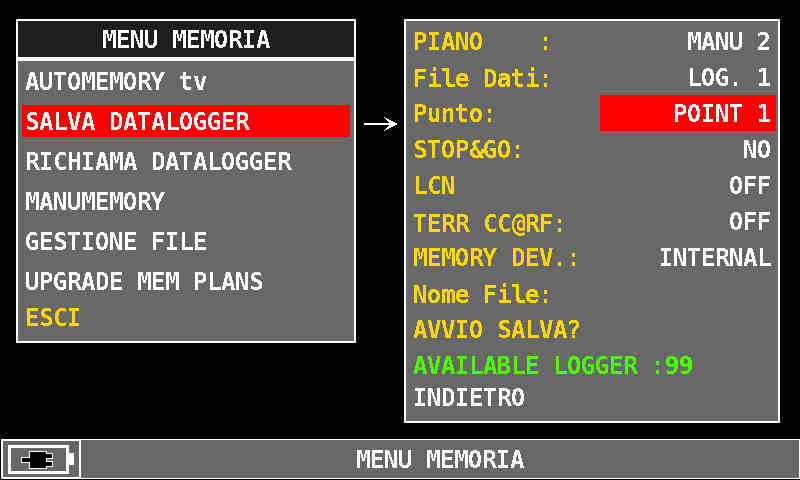

  • NOTA: Dopo avere selezionato il N. di LOG dove salvare le misure, lo strumento propone automaticamente il primo “Punto” libero disponibile, ad esempio “POINT 1”. Ogni LOG dispone di 20 punti. Il Punto equivale al numero di presa dove eseguire le misure (vedi figura 6).
ROVER_Serie_HD_SALVA_DATALOGGER_POINT_1
Figura 6: Primo POINT libero disponibile, ad esempio “POINT 1”


15) Funzione “STOP&GO”:
 La funzione “STOP&GO”, viene utilizzata SOLO se avete memorizzato dei piani di memoria manuali misti, cioè contanenti sia canali TV che transponder SAT. Se il piano di memoria manuale utilizzato contiene solo canali TV, lasciare impostato il valore di fabbrica “NO”, se contiene canali TV-CATV e SAT mescolati selezionare “SI”,

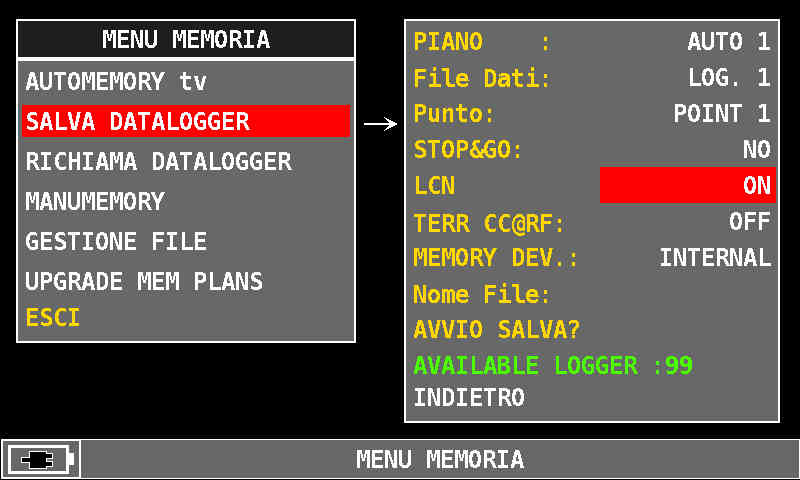

16) Funzione “LCN”: Se desideri salvare all’interno delle misure le informazioni del canale digitale terrestre (MUX) analizzato, Nome della Rete, Nome dei Canali, numerazione LCN, ecc. ruota l’encoder e seleziona la voce “LCN:”, premi l’encoder per confermare, ruota l’encoder e seleziona “ON” (vedi figura 7), al termine premi l’encoder per confermare,

  • IMPORTANTE: Tutte le informazioni LCN relative, sono disponibili ESCLUSIVAMENTE dopo aver esportato le misure (LOGGER) nel PC attraverso il programma di interfaccia per P.C. “ROVER S.M.A.R.T. PRO” ed esportato successivamente in un foglio di calcolo, ed esempio Excel;
  • NOTA: Con la funzione LCN impostata su “ON“, l’esecuzione del LOGGER richiederà un tempo maggiore.
ROVER_Serie_HD_SALVA_DATALOGGER_LCN_ON
Figura 7: Selezione LCN “ON


17)

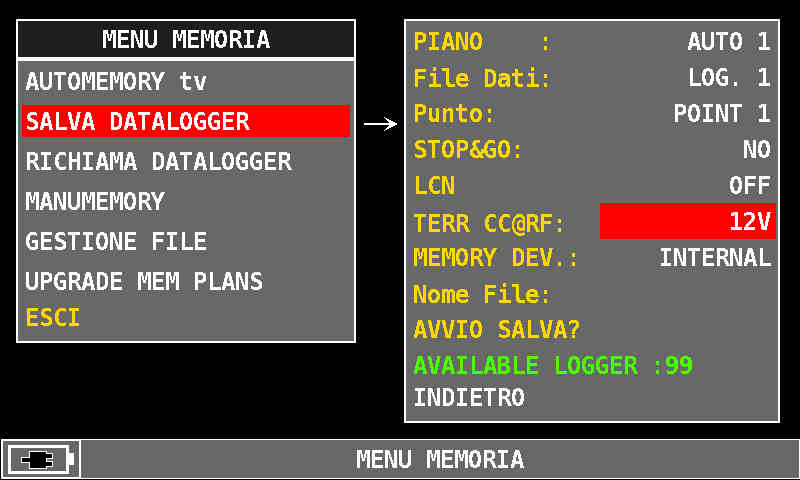

 Telealimentazione “TERR CC@RF”: Se richiesto, ruota l’encoder e seleziona la tensione di tele-alimentazione da fornire all’impianto (preamplificatore da palo, amplificatore di linea, ecc.): 5V, 12V, 18V o 24VDC e premi l’encoder per confermare la tensione selezionata (vedi figura 8),

ROVER_Serie_HD_SALVA_DATALOGGER_12V
Figura 8: Selezione TELEALIMENTAZIONE “12 V”

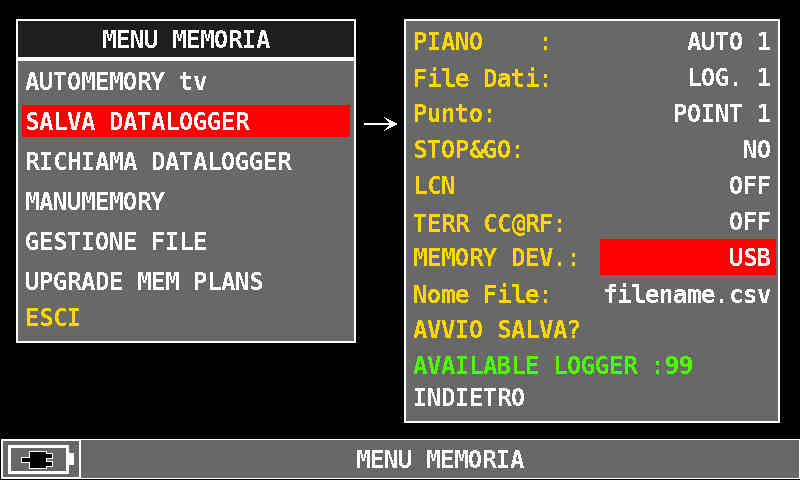

18) Dispositivo di memoria “MEMORY DEVICE”: Se desideri salvare le misure direttamente su una memoria esterna (MEMORY STICK) collegata alla porta “USB A” dello strumento, premi l’encoder e seleziona all’interno della voce “MEMORY DEV. :” la voce “USB” (vedi figura 9, solo per i modelli predisposti),

  • NOTA: Lo strumento normalmente è settato su “INTERNAL” e tutte le misure vengono salvate direttamente nella memoria dello strumento e successivamente scaricabili dallo strumento al PC tramite il programma di interfaccia per PC S.M.A.R.T. PRO.
ROVER_Serie_HD_SALVA_DATALOGGER_USB
Figura 9: Selezione MEMORY DEVICE esterna “USB”


19)

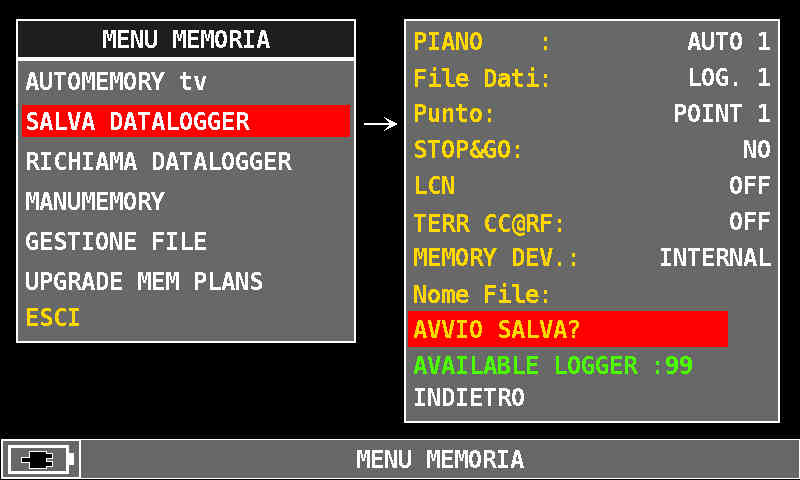

 Ruota l’encoder e seleziona la voce “AVVIO SALVA?” (vedi figura 1),

  • NOTA: Se compare la scritta “AVVIO SOVRASCRIVI?” il Punto selezionato (ad esempio POINT 1) verrà sovrascritto e cancellerà le misure precedenti.
ROVER_Serie_HD_SALVA_DATALOGGER_AVVIO_SALVA
Figura 10: Selezione “AVVIO SALVA?”


20)
 Premi l’encoder per per avviare le misure,

21) Esecuzione delle misure (LOGGER) in corso (vedi figura 11),

  • NOTA: Ogni “quadratino colorato” rappresenta la “QUALITA” del canale misurato: VERDE = PASSARANCIO = MARGINALROSSO = FAIL
  • Per sapere a che canale corrisponde, al termine del LOGGER, selezionare la voce “RICHIAMA” (vedi punto 23 e figura 13).
ROVER_Serie_HD_SALVA_DATALOGGER_FUNZIONA_LOGGER

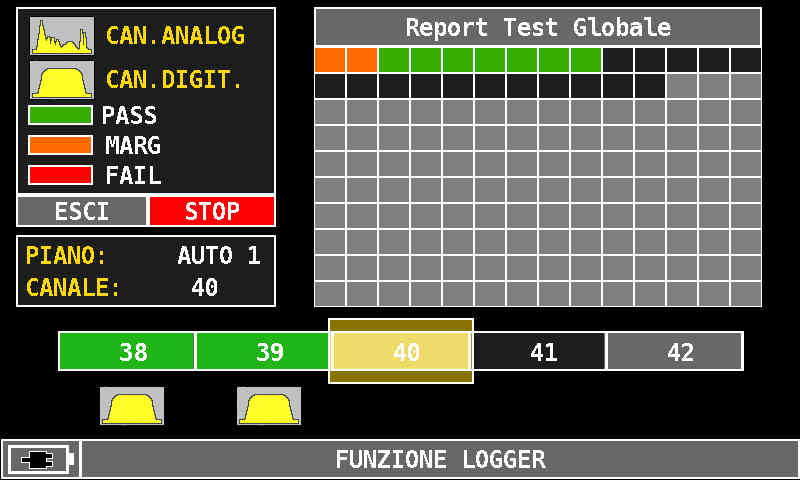

Figura 11: Esecuzione delle misure in corso


22)
 Al termine delle misure (LOGGER), comparirà la scritta “COMPLETATO”, seleziona la voce “RICHIAMA” e premi l’encoder se desideri richiamare e visualizzare le misure (LOGGER) direttamente sullo schermo dello strumento (vedi figura 12 e 13),

ROVER_Serie_HD_FUNZIONA_LOGGER_RICHIAMA
Figura 12: Esecuzione delle misure completata, selezione “RICHIAMA?”


23)
 Ruota l’encoder per navigare tra le misure (vedi figura 13),

ROVER_Serie_HD_RICHIAMA_DATALOGGER

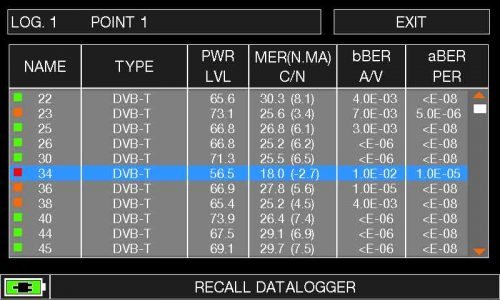

Figura 13: Esempio di un DATALOGGER richiamato direttamente sullo schermo dello strumento


24)
Oppure seleziona la voce “ESCI” e premi l’encoder per uscire dalla schermata (vedi figura 12 e 14),

ROVER_Serie_HD_SALVA_DATALOGGER_ESCI

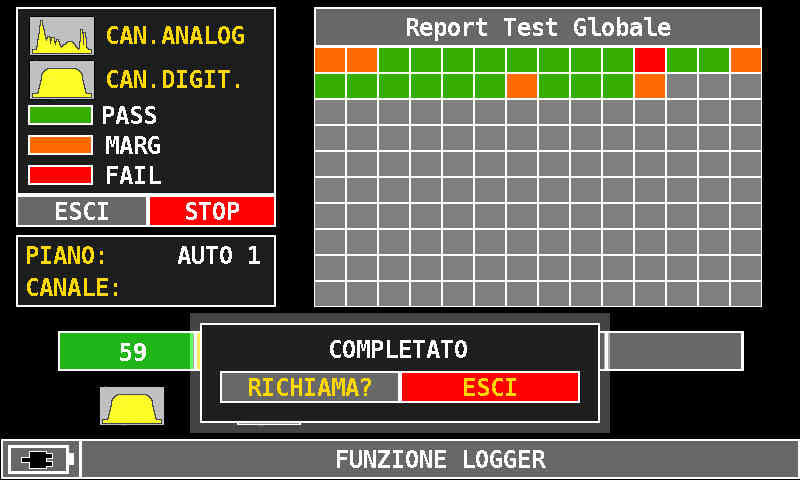

Figura 14: Esecuzione delle misure completata, selezione “ESCI”


25)
 NOTA: Selezionando la voce “ESCI”, lo strumento si predispone AUTOMATICAMENTE per effetture altri LOGGER nello stesso “File Dati” selezionato, esempio “LOG.1”, e salvare automaticamente le misure nel “Punto” libero successivo, nell’esempio “POINT 2” (vedi figura 15),

ROVER_Serie_HD_SALVA_DATALOGGER_POINT_2

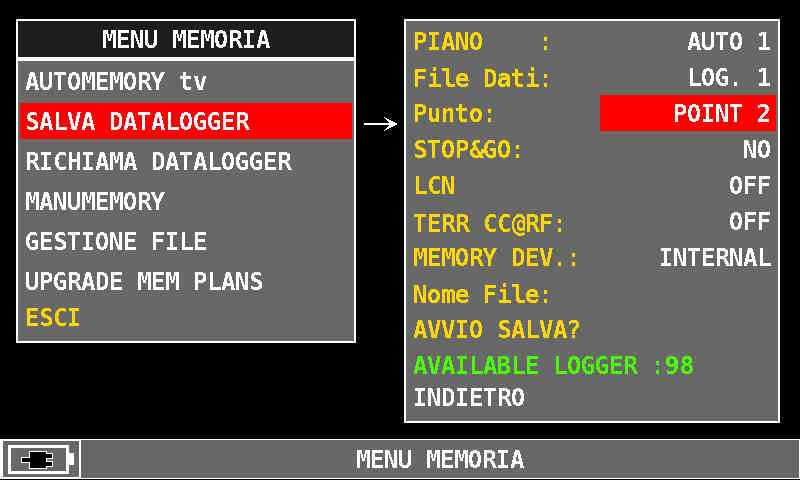

Figura 15: Selezione “AVVIO SALVA?” nel “Punto” libero successivo.



26) Se desideri avviare un’ulteriore LOGGER, seleziona novamente la scritta “AVVIA SALVA” e premi l’encoder per confermare.

  • Per richiamare successivamente le misure (DATA LOGGER) già registrate clicca qui e consulta la seguente “F.A.Q.”“RICHIAMA DATALOGGER: Come richiamare tutte le misure memorizzate in un LOGGER dello strumento”.

NOTA: I MENU (scritte e grafica) delle figure rappresentati nella seguente “F.A.Q.”, possono variare da modello a modello o a seconda dei vari aggiornamenti SW.
