F.A.Q.

dCSS – Come selezionare i 24 o 32 Utenti/Transponder con i nuovi LNB/Multiswitch di SKY ITALIA via protocollo dCSS

dCSS= digital Channel Stacking Switch

PROCEDURA “dCSS” per NUOVI MODELLI di STRUMENTI ROVER:

Serie HD TAB 7, Serie HD TAB 700, Serie HD TAB 9, HD TAB 900 Plus
HD FLASH e TOUCH, HD PRO, Serie HD PROTAB
Serie EASY METER (PRIME DIGITAL), Serie HD TAB 4
HD LIGHT

INTRODUZIONE:

Utilizzare le seguenti istruzioni SOLO ed ESCLUSIVAMENTE per la verifica di funzionamento del LNB/Multiswitch “dCSS” quando la parabola è perfettamente puntata.
Per puntare la parabola con LNB dCSS, vedere la F.A.Q. relativa: dCSS NUOVI LNB SERIALIZZATI di SKY per nuovi ricevitori SKY ITALIA MULTITUNER”.

COSE da SAPERE per FARE il PUNTAMENTO delle PARABOLA:

I nuovi LNB “dCSS”, dispongono del CONTROLLO AUTOMATICO di GUADAGNO (CAG) pertanto, i valori di potenza misurati in SPETTRO e/o MISURA NON VARIANO muovendo leggermente la parabola.

DESCRIZIONE:

NOTA: Procedura adatta sia per i modelli con comandi meccanici che TOUCH.

  • Accendere lo strumento e selezionare la funzione SAT;
  • Selezionare il satellite e il trasponder desiderato;
  • Premere il tasto di accensione “HOME” per visualizzare il MENU principale;
  • Collegare lo strumento ad un LNB/multiswitch con protocollo “dCSS”.

IMPORTANTE:

  • Con i nuovi LNB dCSS, nella schermata delle  misure impostare il comando DiSEqC in “OFF” prima di eseguire le misure;
  • I MENU (scritte e grafica) delle figure rappresentati nella seguente “F.A.Q.”, possono variare senza preavviso da modello a modello in base alla versione SW installata, per maggiorni informazioni consulta la nostra pagine di “AGGIORNAMENTO SW”
Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_HD_Serie_HOME_SPECIAL_FUNCT ROVER_HD_TAB_4_HOME_MENU_CONFIGURAZIONE ROVER_MASTER_SAT_Evo_MENU_CONFIGURAZIONE

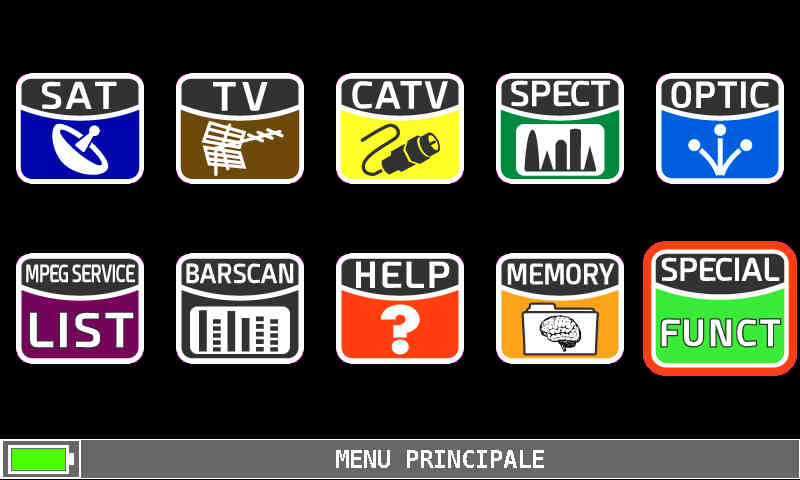

Figura 1: Dal MENU PRINCIPALE,
selezionare l’icona “SPECIAL FUNCT”
e premere ENTER;

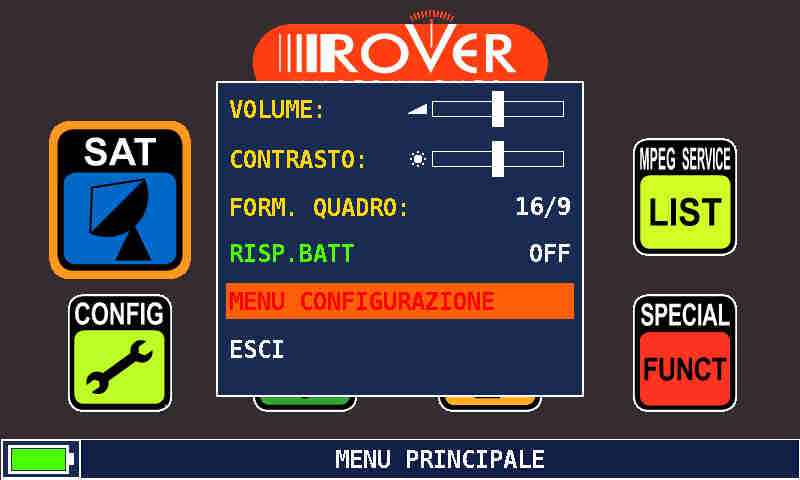

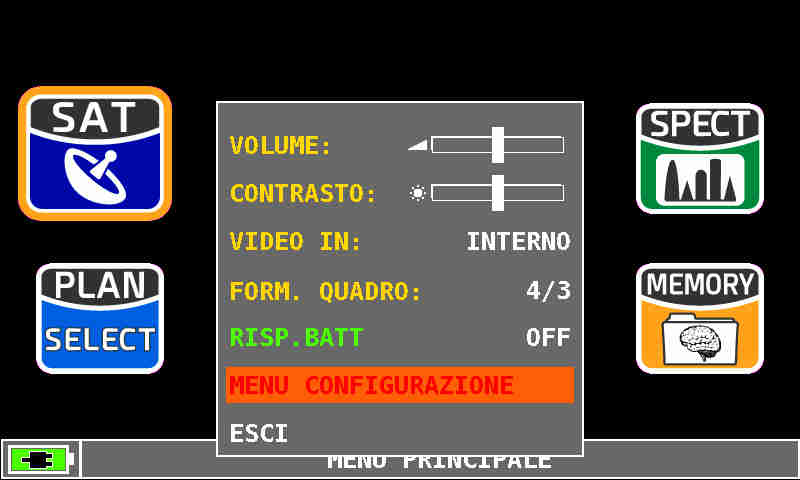

Figura 1: Dal MENU PRINCIPALE, premere il pulsante VOLUME,
selezionare la voce “MENU CONFIGURAZIONE”  e premere ENTER;



Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Serie_HD_SAT_SCR_dSCC ROVER_HD_TAB_4_serie_SAT_SCR_dCSS_IT ROVER_MASTER_SAT_Evo_SAT_SCR_dCSS

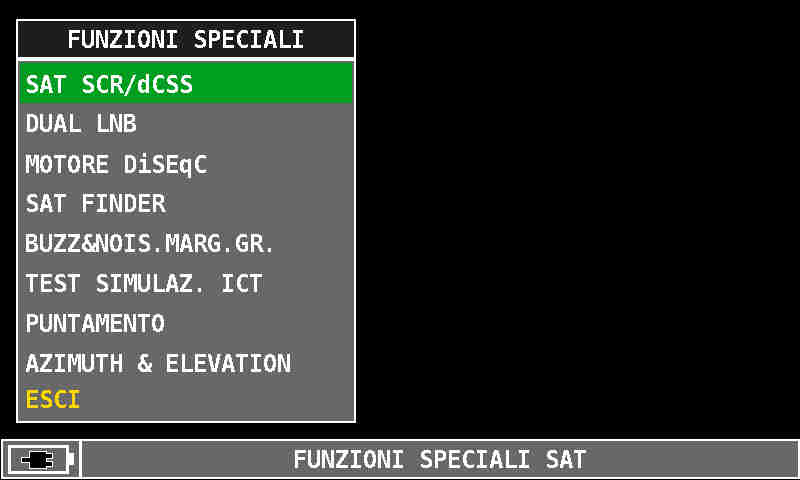

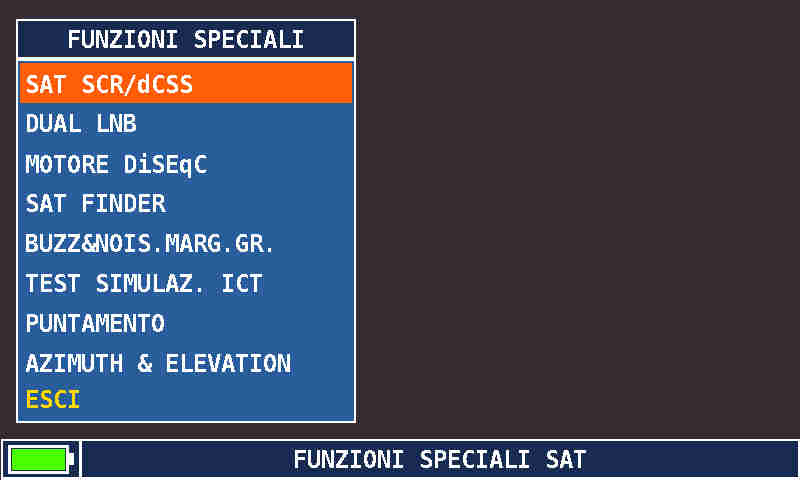

Figura 2: Selezionare la voce “SAT SCR/dCSS” e premere ENTER;



Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Serie_HD_dCSS-SKY_FULL ROVER_HD_TAB_4_serie_SAT_SCR_dCSS_dCSS_SKY_FULL_IT ROVER_MASTER_SAT_Evo_dCSS-SKY_FULL

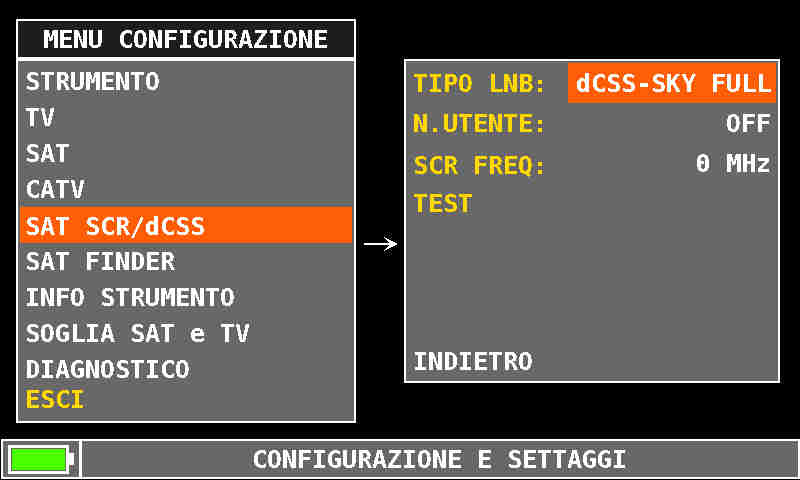

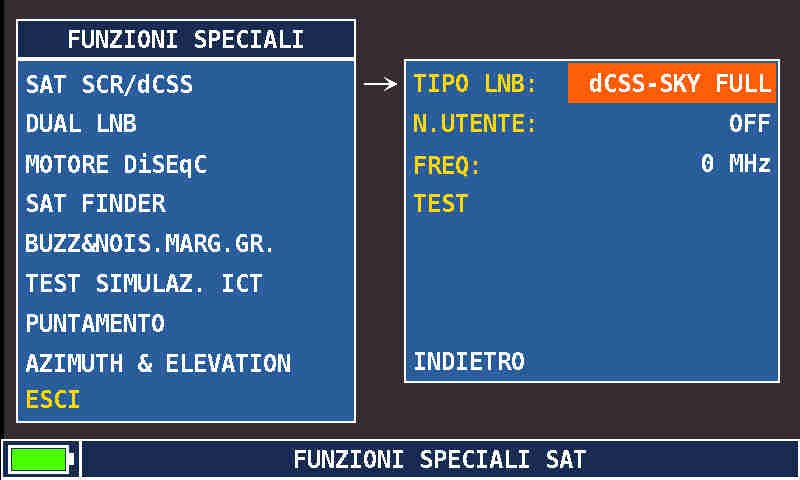

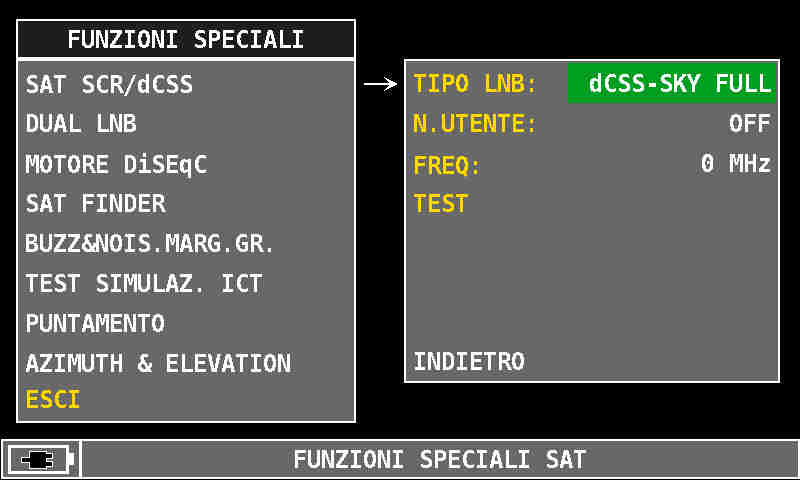

Figura 3: Selezionare la voce “TIPO LNB” e selezionare “dCSS-SKY FULL”;



Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Serie_HD_UTENTE_5 ROVER_HD_TAB_4_serie_SAT_SCR_dCSS_UTENTE_5_IT ROVER_MASTER_SAT_Evo_UTENTE_5

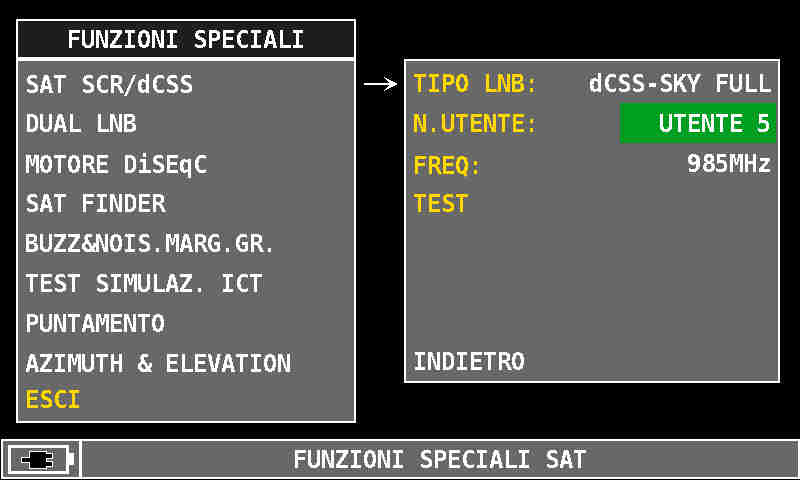

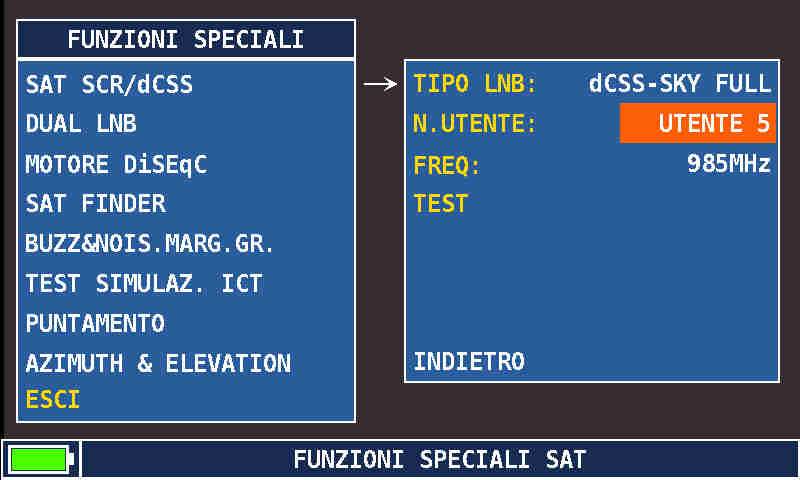

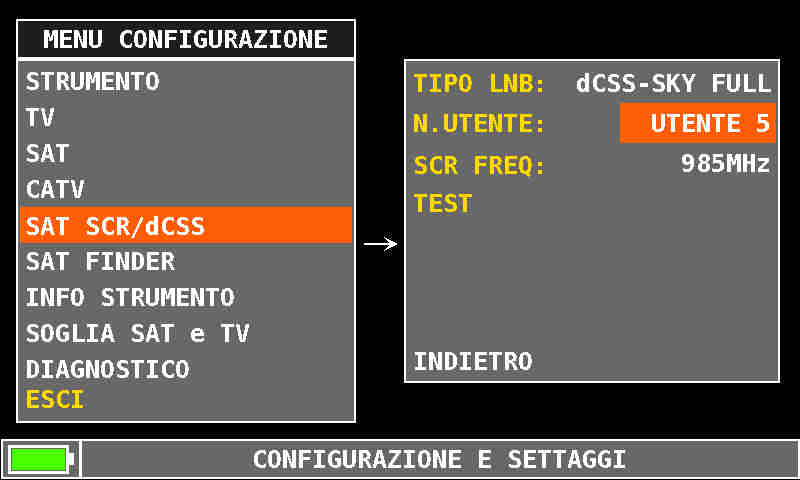

 Figura 4: Selezionare la voce “N. (numero) UTENTE” e selezionare il numero di utente da testare: ad esempio “UTENTE 5”;

NOTA: Nella funzione MISURA e/o SPETTRO il “N.UTENTE” sarà visualizzato in basso a sinistra al posto dell’indicatore di carica della batterie.



Serie HD TAB 7 e TAB 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Serie_HD_Misura_S_d5 ROVER_HD_TAB_4_serie_MEAS_S_d5_IT ROVER_MASTER_SAT_Evo_MEAS

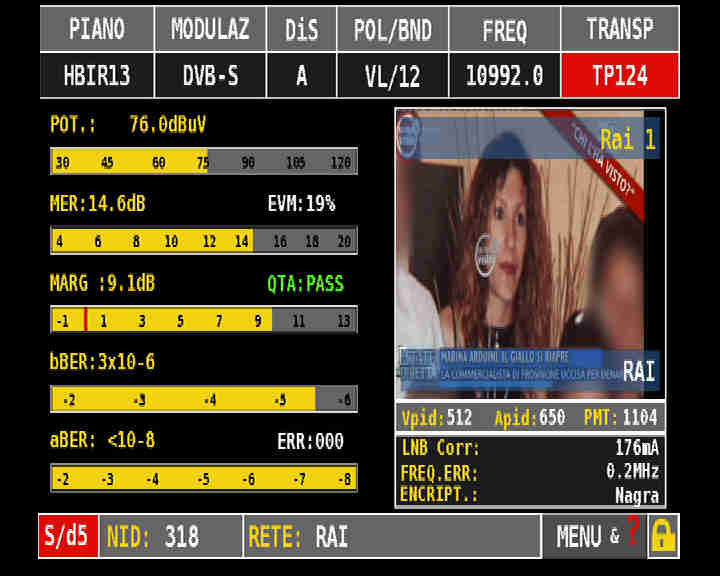

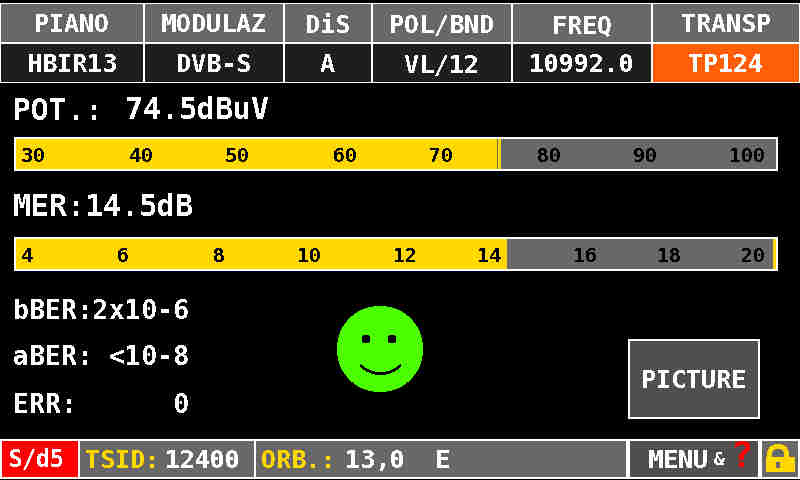

Figura 5: Premere direttamente il tasto “SAT” per effettuare le misure, oppure il tasto “SPECT” per visualizzare lo spettro;
Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Series_HD_SAT_SCR_TEST_12_utenti ROVER_HD_TAB_4_serie_SAT_SCR_dCSS_TEST_12_IT ROVER_MASTER_SAT_Evo_TEST_10

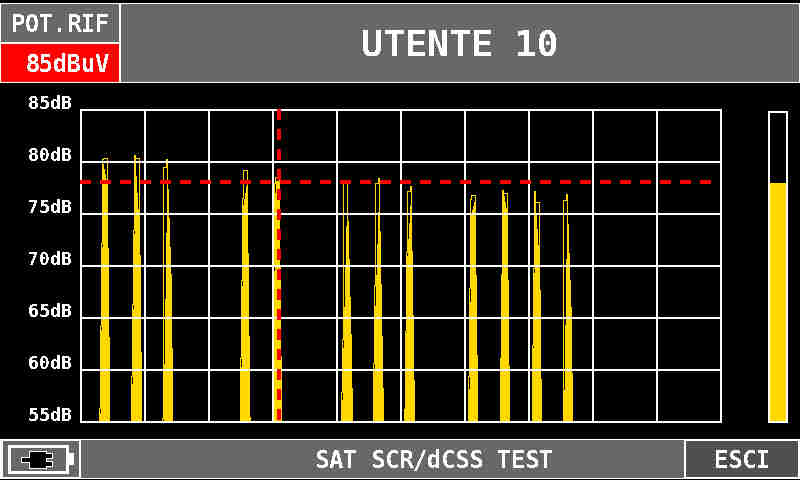

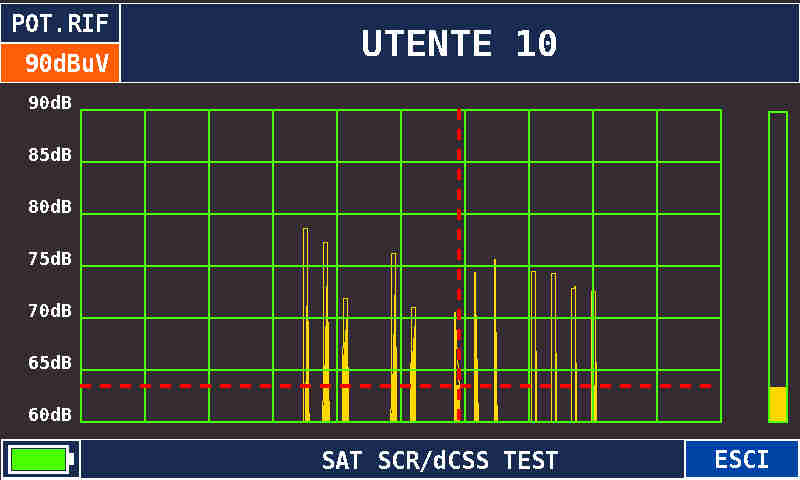

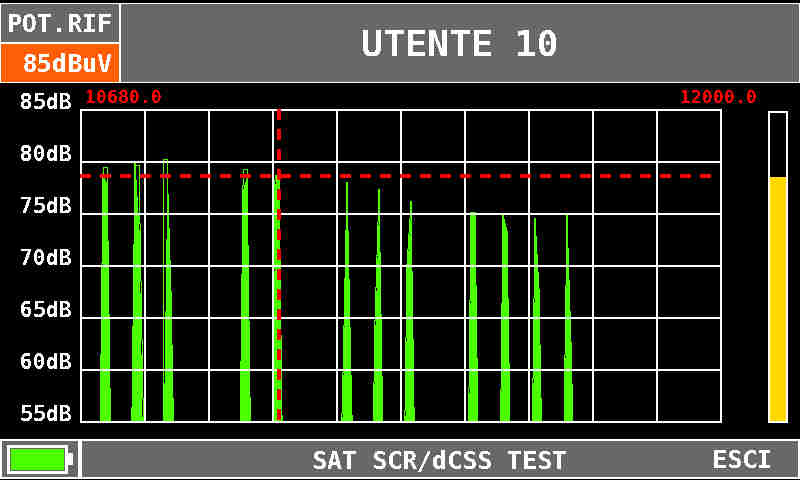

Figura 6: Per verificare le 12 frequeze/utente “dCSS” dell’LNB o Multiswitch in modalità SPETTRO, tornare alla “Figura 3”, selezionare e premere “TEST”;

Utente 5: 985 MHz (dCSS)

Utente 6: 1050 MHz (dCSS)

Utente 7: 1115 Mhz (dCSS)

Utente 8: 1275 MHz (dCSS)

Utente 9: 1340 MHz (dCSS)

Utente 10: 1485 MHz (dCSS)

Utente 11: 1550 MHz (dCSS)

Utente 12: 1615 MHz (dCSS)

Utente 13: 1745 MHz (dCSS)

Utente 14: 1810 MHz (dCSS)

Utente 15: 1875 MHz (dCSS)

Utente 16: 1940 MHz (dCSS)

TABELLA di CORRISPONDENZA FREQUENZE/UTENTE in modalità “dCSS”: 12 utenti

Serie HD TAB 7 e 700
Serie HD TAB 9 e TAB 900 Plus
HD FLASH e TOUCH
HD LIGHT
HD PRO e Serie HD PROTAB
Serie HD TAB 4
Serie EASY METER (PRIME DIGITAL)
MASTER SAT Evo
ROVER_Serie_HD_SAT_SCR_dCSS_TEST_16_utenti ROVER_HD_TAB_4_serie_SAT_SCR_dCSS_TEST_16_IT ROVER_MASTER_SAT_Evo_TEST_12

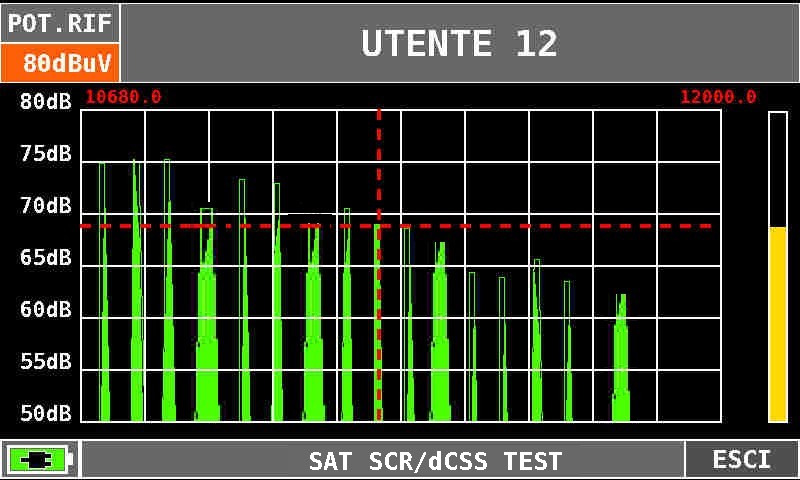

Figura 7: Per verificare le 16 frequeze/utente 12 dCSS+4SCR dell’LNB o Multiswitch in modalità SPETTRO, tornare alla “Figura 3”, selezionare e premere “TEST”.

NOTA: Per visualizzare 16 frequenze/utente come Figura 7 le 4 SCR devono essere già attive.



Utente 1: 1210 Mhz (SCR)

Utente 2: 1420 MHz (SCR)

Utente 3: 1680 MHz (SCR)

Utente 4: 2040MHz (SCR)

Utente 5: 985 MHz (dCSS)

Utente 6: 1050 MHz (dCSS)

Utente 7: 1115 MHz (dCSS)

Utente 8: 1275 MHz (dCSS)

Utente 9: 1340 MHz (dCSS)

Utente 10: 1485 MHz (dCSS)

Utente 11: 1550 MHz (dCSS)

Utente 12: 1615 MHz (dCSS)

Utente 13: 1745 MHz (dCSS)

Utente 14: 1810 MHz (dCSS)

Utente 15: 1875 MHz (dCSS)

Utente 16: 1940 MHz (dCSS)

TABELLA di CORRISPONDENZA FREQUENZE/UTENTE in modalità “dCSS” + “SCR”: 12 + 4 utenti
