F.A.Q.

Corretto posizionamento dell’interruttore ”DC at RF IN” (tensioni all’ingresso antenna RF)

IMPORTANTE:

Quando si opera nelle reti CATV sotto tensione (66/96 Vac), isolare SEMPRE l’ingresso antenna RF dello strumento tramite l’apposito interruttore “DC @ RF IN” posto nella parte superiore (esempio di Figura 1 e 2) o a lato dello strumento (esempio di Figura 2).

In caso contrario, se la tensione esterna (66/96 Vac ) viene inviata più volte e per lunghi periodi all’ingresso RF dello strumento mentre lo strumento stesso genera 12 VDC, si rischia di danneggiare lo strumento in modo irreparabile.

ROVER_DC_at_RF_IN_1 ROVER_DC_at_RF_IN_3

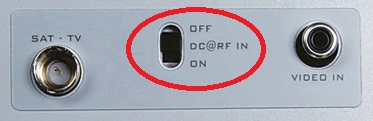

Figura 1: Interruttore DC @ RF IN
Serie EASY METER e Serie HD TAB 4
Figura 2: Interruttore DC @ RF IN
Serie HD TAB 700 e 900 Plus
Figura 3: Interruttore DC at RF IN
HD FLASH, TOUCH e PRO
