AUTOMEMORY TV: Come memorizzare automaticamente tutti i canali TV esistenti in una città, in un palazzo o in una rete CATV

IMPORTANTE:

1) Questa PROCEDURA STANDARD è valida per tutti i modelli ROVER e PRIME DIGITAL con SINGOLO DISPLAY TFT a colori, scritte e grafiche possono variare da modello a modello;
2) Per i modelli TOUCH-SCREEN è possibile selezionare le funzioni direttamente, senza ruotare l’ENCODER.

Per la Serie HD TAB 4, TAB 7, TAB 700, TAB 9, TAB 900 e PROTAB
Per la Serie EASY METER di PRIME DIGITAL
Per la Serie HD LIGHT, COMPACT (AEV), FLASH, TOUCH e PRO

Per la Serie ATOM LIGHT, ATOM POWER, DIGICUBE e TOUCHMETER

PROCEDURA STANDARD:

1) Accendi lo strumento,

2) Assicurati di aver selezionato la tua lingua,

3) Assicurati di aver selezionato la modalità di funzionamento TV o CATV,

4) Ruota l’encoder e seleziona l’icona “MEMORY” (vedi figura 1),

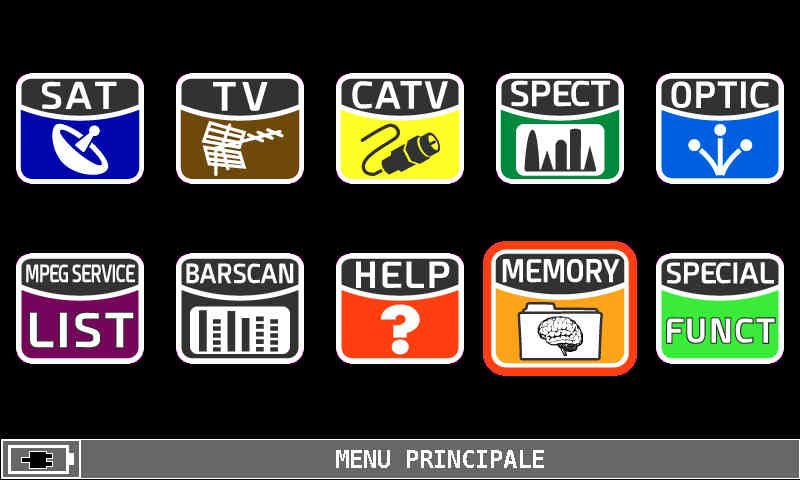

ROVER_HD_Serie_MEMORY
Figura 1: MENU HOME – Selezione icona MEMORY


5)
 Premi l’encoder per confermare,

6) Ruota l’encoder e seleziona la scritta “AUTOMEMORY tv” (vedi figura 2),

7) Premi l’encoder per confermare,

  • NOTA: Assicurati di aver impostato nelle voce SORGENTE :” la canalizzazione TV corretta: per ITALIA selezionare “EUROPE”,

8) Ruota l’encoder e seleziona la voce “DESTINAZ. :” (destinazione) (vedi figura 2),

9) Premi l’encoder per confermare,

10) Ruota l’encoder e seleziona la posizione di memoria desiderata, ad esempio AUTO 1AUTO 2AUTO 3, ecc. dove salvare il risultato della ricerca automatica (vedi figura 2),

11) Premi l’encoder per confermare,

12) Ruota l’encoder e seleziona la voce “LIV:” (livello) (vedi figura 2),

13) Premi l’encoder per confermare,

14) Ruota l’encoder e imposta la soglia minima di livello dei canali ANALOGICI da ricercare (solo se presenti o distribuiti all’interno dell’impianto),

15) Premi l’encoder per confermare,

16) Ruota l’encoder e seleziona la voce “POT:” (potenza) (vedi figura 2),

17) Premi l’encoder per confermare,

18) Ruota l’encoder e imposta la soglia minima di potenza dei canali DIGITALI da ricercare,

19) Premi l’encoder per confermare,

20) Ruota l’encoder e seleziona la voce “DISCOVERY:” (vedi figura 2),

21) Premi l’encoder per confermare,

22) Ruota l’encoder e selezione la modalità di riconoscimento automatico dei segnali (DISCOVERY) desiderata:

  • “SOLO TERR.”: solo canali “TV” terrestri;
  • oppure “TERR+CAVO”: canali “TV” terrestri e canali “CATV” via cavo;

23) Premi l’encoder per confermare,

24) Ruota l’encoder e selezione la voce “CC@RF:” (vedi figura 2),

25) SOLO se necessario, premi l’encoder per confermare e ruotalo per selezionare la tensione di tele-alimentazione da fornire all’impianto (centralino da palo, amplificatore di linea, ecc): 5V-12V-18V o 24V, al termine premi l’encoder per confermare,

  • NOTA: La tensione di tele-alimentazione è selezionabile solo se è stata selezionata la modalità “DISCOVERY: SOLO TERR.” (non può essere selezionata in modalità TERR+CAVO),

26) Ruota l’encoder e seleziona la voce “AVVIO SALVA?” (vedi figura 2),

ROVER_HD_Serie_AVVIO_SALVA
Figura 2: Selezione AVVIO SALVA?
  • NOTA: Se compare la scritta “AVVIO SOVRASCRIVI?” il piano AUTO selezionato verrà sovrascritto, e cancellerà i canali precedenti (vedi figura 3),

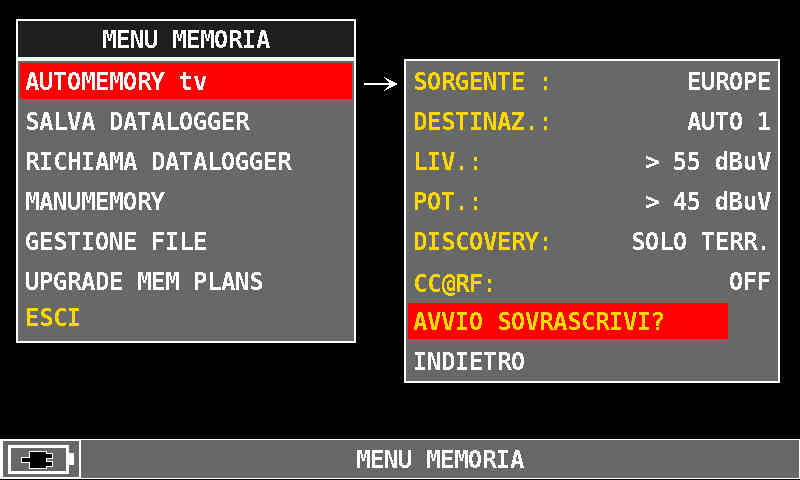

ROVER_HD_Series_AUTOMEMORY_tv_AVVIO_SOVRASCRIVI
Figura 3: Selezione AVVIO SOVRASCRIVI?


27)
 Premi l’encoder per avviare la ricerca e creare un nuovo piano canali,

ROVER_HD_Serie_AUTOMEMORY_tv_scansione
Figura 4: Ricerca automatica dei canali in corso


28)
 Attendere alcuni minuti, al termine della ricerca, lo strumento indicherà in alto i canali analogici e digitali registrati e comparirà la scritta “COMPLETATO – ESCI” (vedi figura 5),

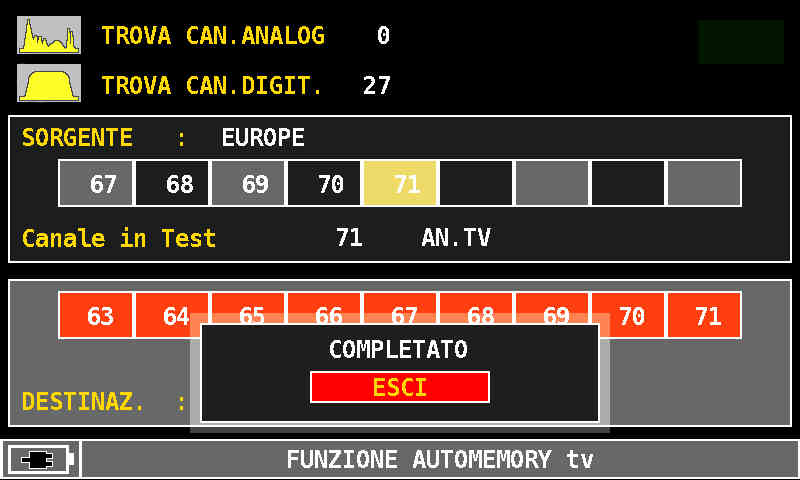

ROVER_HD_Serie_COMPLETATO_ESCI
Figura 5: Ricerca dei canali COMPLETATA


29)
 Premi l’encoder per uscire dalla schermata oppure premi direttamente il tasto “TV” per eseguire le misure o il tasto “SPECT” per visualizzare lo spettro del segnale ricevuto direttamente nel nuovo piano di memoria automatico creato: ad esempio AUTO 1AUTO 2AUTO 3, ecc.,

30) Per richiamare successivamente il piano di MEMORIA AUTOMATICO realizzato (nel nostro esempio l’AUTO 1) premi il tasto “PLAN”, ruota l’encoder sulla scritta “AUTOMEMORY tv”, premi l’encoder, ruota l’encoder sulla scritta “AUTO 1” e poi seleziona direttamente la modalità di funzionamento interessata: MEAS (misura), SPECT (spettro), ecc (vedi figura 6),

31) Premi l’encoder per andare direttamente nella funzione selezionata.

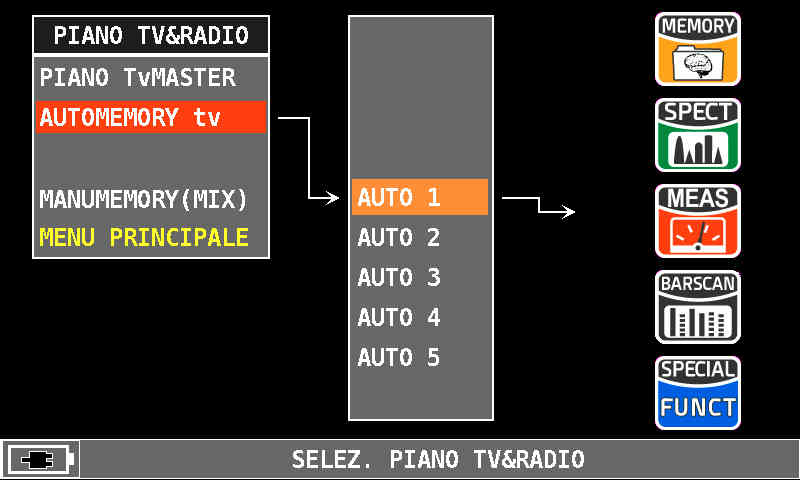

ROVER_HD_Serie_AUTOMEMORY_tv_AUTO_1-AUTO_5
Figura 6: Selezione del piano di memoria AUTO 1


NOTA:
I MENU (scritte e grafica) delle figure rappresentati nella seguente “F.A.Q.”, possono variare da modello a modello o a seconda dei vari aggiornamenti SW e senza preavviso.
